《2025年新课程助学丛书八年级物理上册人教版》

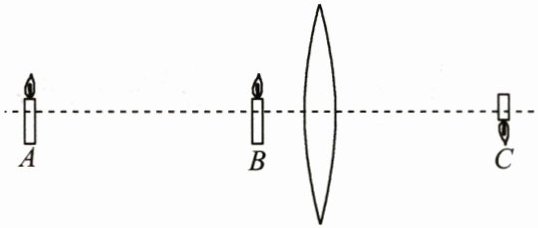

10. 如下图所示,在“探究凸透镜成像的规律”实验中,将蜡烛放在位置A时,观测到在位置C成倒立、缩小的实像。若把蜡烛移到位置B,试作图找出蜡烛通过透镜的成像位置。

答案：

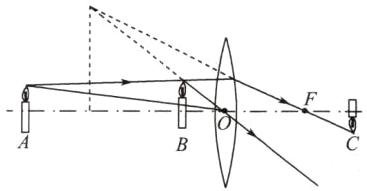

如下图所示。
　　　

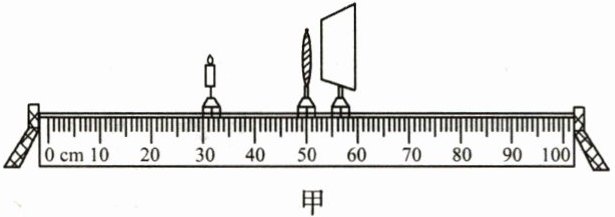

11. (2024·陕西中考)图甲所示的是小明做“探究凸透镜成像的规律”的实验装置。

(1)实验时,调节烛焰中心、凸透镜光心和光屏中心在同一高度,其目的是使像成在光屏中央。
(2)固定凸透镜的位置,将蜡烛放在距离凸透镜较远处,此时应移动光屏直至出现最清晰的像,记录物距、像距、像的性质。

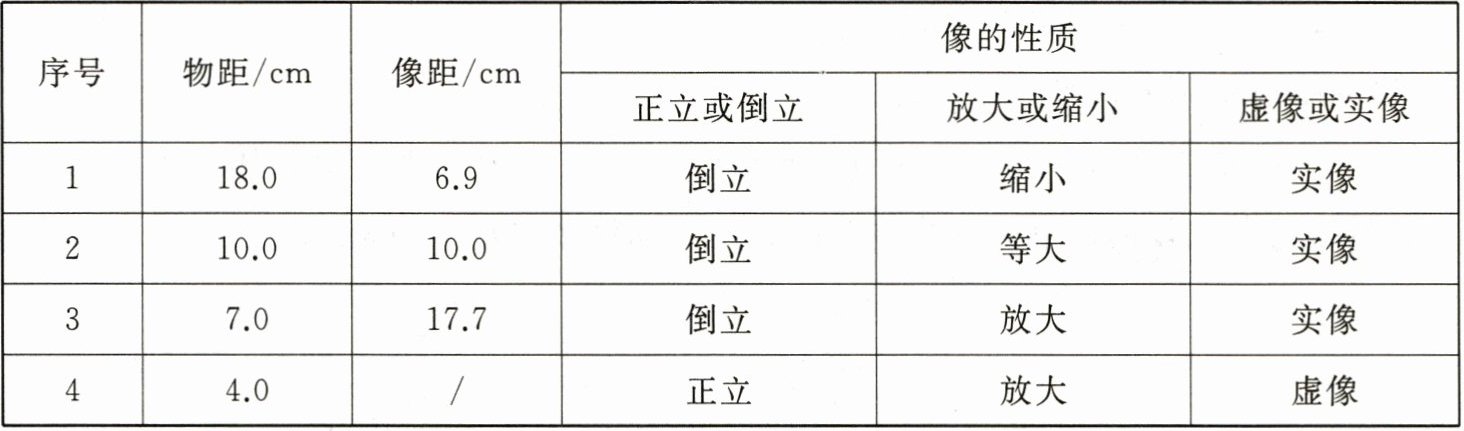

(3)改变物距,重复上述操作,多次实验,将实验数据记录在下表中。凸透镜的焦距$ f = $5.0 cm。

分析数据可知：当物距大于凸透镜的焦距时,物距减小,像距增大。
(4)当光屏上出现清晰的像时,小明不小心用手指尖遮挡住了凸透镜的一部分,这时光屏上仍能(选填“仍能”或“不能”)成烛焰完整的像。
(5)实验中,小明将自己的眼镜放在蜡烛和凸透镜之间,发现光屏上原来清晰的像变模糊。将光屏适当靠近凸透镜后,光屏上再次出现清晰的像,由此可判断小明佩戴的是远视(选填“近视”或“远视”)眼镜。

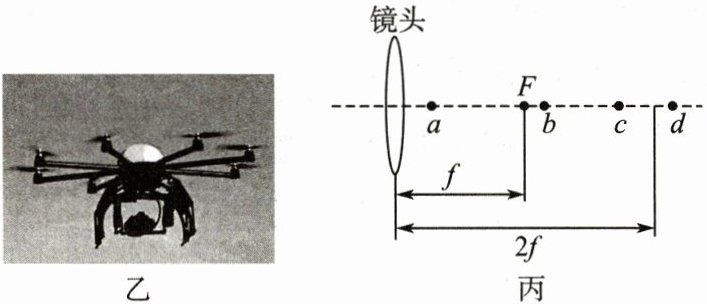

(6)如图乙所示,当无人机在高空拍摄地面场景时,所成的像最靠近图丙中凸透镜主光轴上的b(选填“a”“b”“c”或“d”)点。
(7)生活中常用的放大镜应用了表中第4次实验的成像规律。

答案：
(1)使像成在光屏中央
(2)光屏
(3)增大
(4)仍能
(5)远视
(6)b
(7)4
