《2025年新课程助学丛书八年级物理上册人教版》

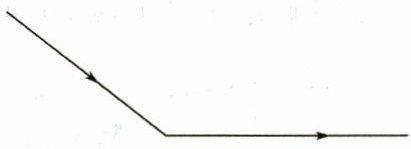

11. 一束光线射向一光学元件后的传播情况如下图所示。请在图中恰当的位置画出元件,并把光路补充完整。(至少画出两种)

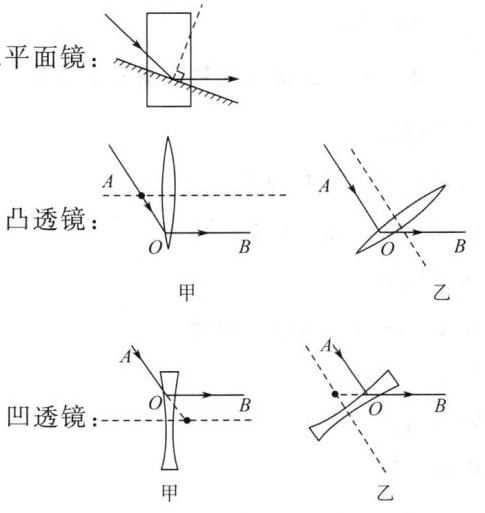

答案：

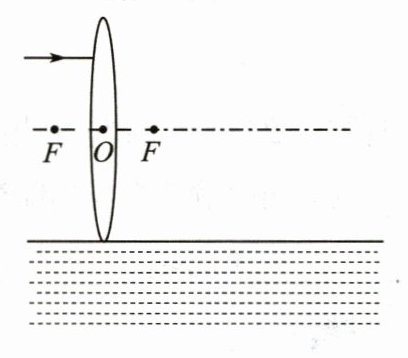

12. (2024·四川达州中考)一束平行于主光轴的光线,经凸透镜折射后在水面发生反射和折射,请完成光路图。

答案：

例1 照相机的镜头相当于一个凸透镜,照相机是利用凸透镜能成一个倒立、缩小、实像的原理制成的。

答案： 凸透镜 倒立 缩小 实

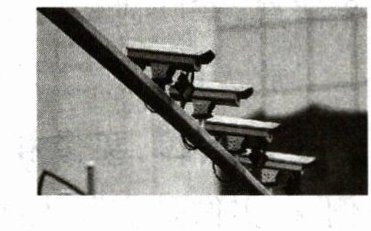

1. 下图所示的是某校园监控摄像头,从安保室电脑上可以看到此摄像头拍摄的学生出入校园的画面。摄像镜头所成的像与下列设备成像特点相同的是(B)

A.汽车观后镜
B.照相机
C.投影仪
D.放大镜

答案： B

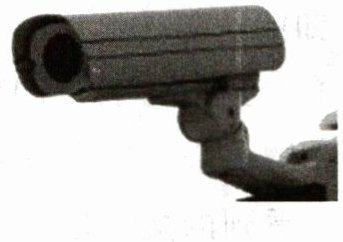

2. 为了规范交通行为,某市公安部门在很多路口安装监控摄像头,如下图所示,它可以拍下违章行驶的车辆或发生交通事故的现场照片。拍照时,摄像头的镜头相当于一个(B)


A.凸透镜,成放大的实像
B.凸透镜,成缩小的实像
C.凹透镜,成放大的虚像
D.凹透镜,成缩小的虚像

答案： B
