《2025年新课程助学丛书八年级物理上册人教版》

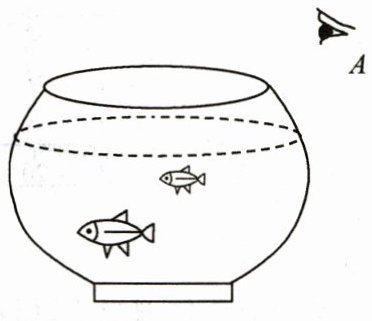

10. 如右图所示,鱼缸中只有一条小鱼,而眼睛从A点可以观察到两条,一条鱼的位置变浅,另一条鱼变大。前者是由于光的折射形成的虚(选填“实”或“虚”)像；后者是由于鱼缸的右(选填“左”或“右”)侧部分等效于凸透镜而形成的虚(选填“实”或“虚”)像。

答案： 光的折射 虚 右 虚

例1 在“探究凸透镜成像的规律”实验中,凸透镜的焦距为10 cm。
(1)将蜡烛、凸透镜和光屏依次放在光具座上,点燃蜡烛后,调整烛焰、凸透镜和光屏三者的中心大致在同一高度。

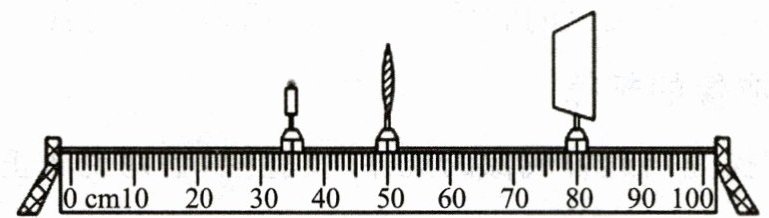

(2)蜡烛、凸透镜和光屏在光具座上的位置如上图所示,观察到光屏上有烛焰清晰的像(像未画出),该像是倒立、____(选填“放大”“缩小”或“等大”)放大的实像。生活中的____(选填“照相机”“投影仪”或“放大镜”)投影仪就是利用这个原理制成的。
(3)实验过程中由于蜡烛燃烧变短,烛焰在光屏上的像将向上移动。为了使烛焰的像再次成在光屏中央,应将凸透镜向____下移动。(均选填“上”或“下”)

答案：
(1)同一高度
(2)倒立　放大　投影仪
(3)上　下

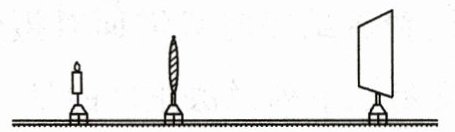

1. 如下图所示,烛焰和光屏的中心位于凸透镜的主光轴上,无论怎样移动光屏都不能在光屏上得到烛焰清晰的像。可以观察到烛焰清晰像的操作是(D)


A.向左移动透镜同时调节光屏的位置
B.光屏移到透镜左侧调节光屏的位置
C.从透镜左侧透过透镜向右观察
D.从透镜右侧透过透镜向左观察

答案： D
