《2025年新课程助学丛书八年级物理上册人教版》

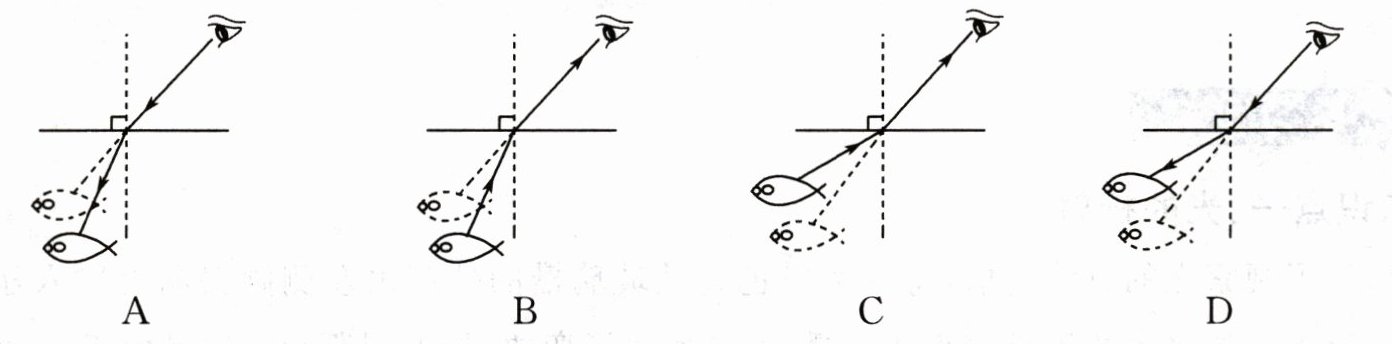

2. 岸上的人看到水中小鱼的光路图是下列选项中的(B)

答案： B

3. 一束光线由空气斜射入水中,当入射角逐渐增大时,折射角的大小将(C)
A.不变
B.逐渐减小
C.逐渐增大,但总小于入射角
D.逐渐增大,可能大于入射角

答案： C

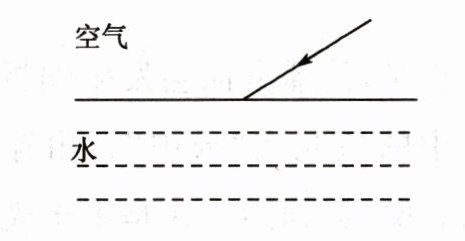

4. 如下图所示,在研究折射现象的实验中,使光从空气斜射入水中。请你画出法线、大致的折射光线,标出折射角。

答案： 正确做法应为：过入射点作垂直于界面的虚线作为法线；根据光从空气斜射入水中折射角小于入射角的规律，在水中画出折射光线；用希腊字母γ标出折射光线与法线的夹角即为折射角。

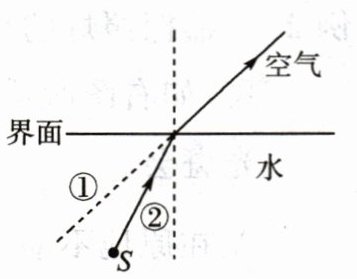

1. (多选)水中有一个点光源S,发出的一条光线从水中射入空气中,光路图如右图所示。人在岸上观察到点光源S成的像为S',则(AD)

A.S'在①直线上
B.S'在②直线上
C.成像S'是光线发生了光的反射
D.成像S'是光线发生了光的折射

答案： AD

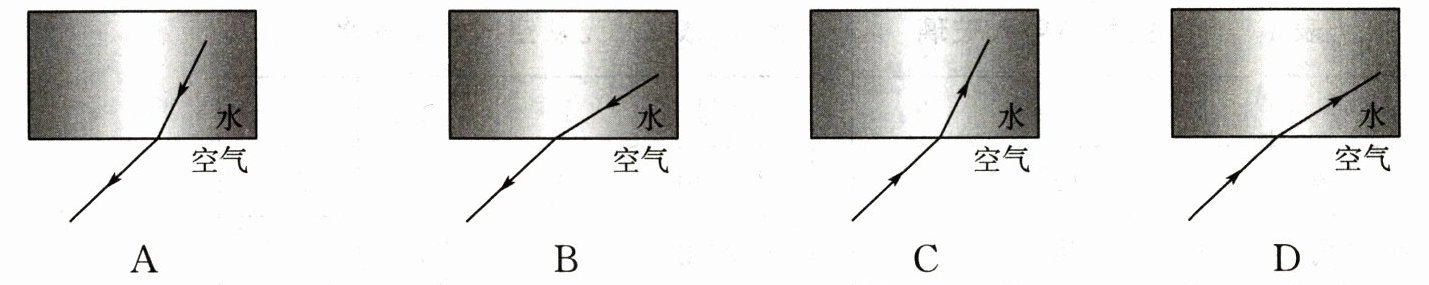

2. (2023·江苏常州中考)海洋公园内,北极熊站立在方形透明水族箱内,头在水面上、身体在水面下,水族箱外的游客居然看到了北极熊“身首异处”的奇异场景,示意图如右图所示。游客看到熊身体的光路图是(A)

答案： A
