《2025年新课程助学丛书八年级物理上册人教版》

3. 一种手电筒上所用的聚光电珠如右图所示,其前端相当于一个玻璃制的凸透镜。为了使灯丝发出的光线经凸透镜折射后变成平行光,应把灯丝放在(A)

A.焦点处
B.焦点以内
C.焦点以外
D.任意位置

答案： A

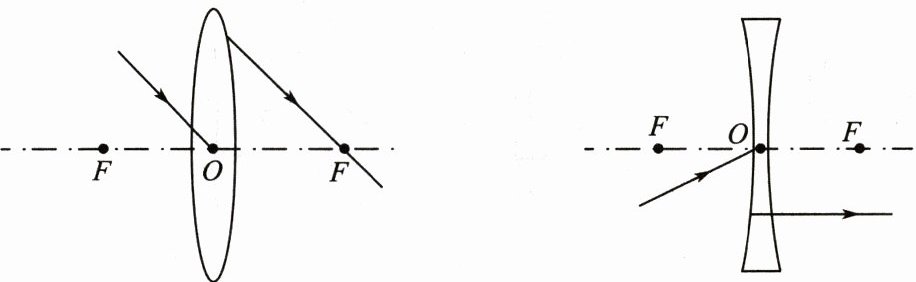

例3 请将下图所示的光路图补充完整。

答案：

　　　　　

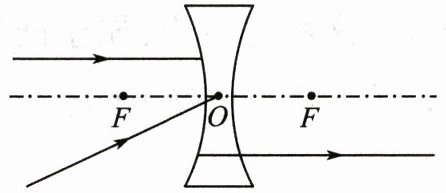

1. (2024·四川宜宾中考)如下图所示,根据透镜对光的作用,将图中三条光线补充完整。

答案： 过光心的光线经凹透镜折射后传播方向不改变；平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点；延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴。
补全后的光线图如下：
[插图1]（图中三条光线分别为：一条过光心的光线方向不变；一条平行于主光轴的光线，折射光线反向延长线过焦点；一条延长线过焦点的光线，折射光线平行于主光轴 ）

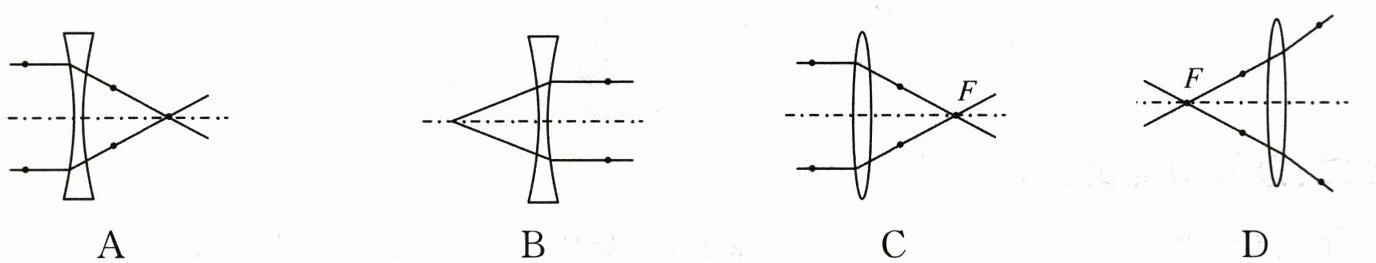

2. 下图所示的光路图正确的是(C)

答案： C

3. 一束光在空气中经凸透镜折射后,下列说法正确的是(D)
A.一定是会聚光束
B.一定是发散光束
C.可能是会聚光束或平行光束,不可能是发散光束
D.可能是会聚光束,也可能是平行光束或发散光束

答案： D

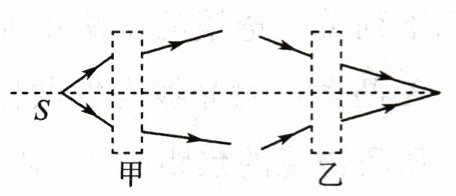

4. 下图所示的虚线方框内各放一个透镜,发光点S发出的两束光通过透镜前后的方向如图甲、乙所示,则虚线方框内放的透镜是(D)

A.甲、乙都为凸透镜
B.甲、乙都为凹透镜
C.甲为凹透镜,乙为凸透镜
D.甲为凸透镜,乙为凹透镜

答案： D
