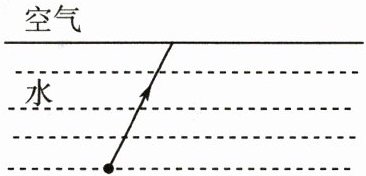

3. 如下图所示,一束光从水中斜射向空气中,同时发生折射和反射,试在图中画出这束光的折射光线的大致方向和反射光线。

答案：

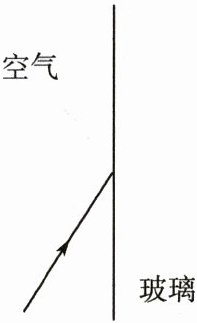

4. 如下图所示,一束光从空气中斜射向玻璃表面,同时发生了反射和折射。已知其反射光线和折射光线垂直,请在图中作出此束光的反射光线和折射光线。

答案：

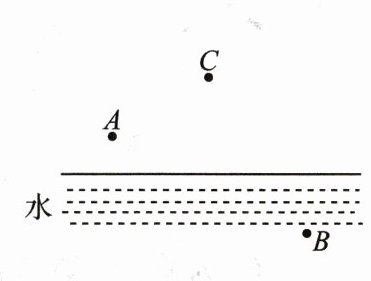

5. 小明站在池塘旁观赏游鱼,恰好看见一架飞机飞过。分别用 $ A $ 代表小明的眼睛、$ B $ 代表看到的鱼、$ C $ 代表看到的飞机(如下图所示),请画出小明看见鱼和飞机的光路图,并用“$ D $”大致标出鱼在池塘里的实际位置。(保留必要的作图痕迹)

答案：

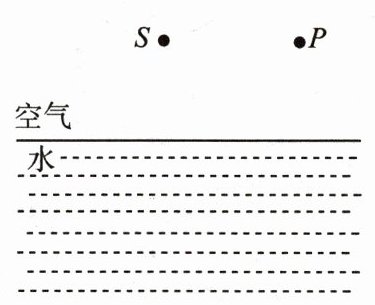

6. 如下图所示,空气中某点光源 $ S $ 发出一条光线射向水面,在水面发生反射和折射,反射光线经过 $ P $ 点。请在图中作出这条入射光线、对应的反射光线和折射光线的大致方向(保留作图痕迹)。

答案：
