《2025年能力培养与测试八年级物理上册人教版湖南专版》

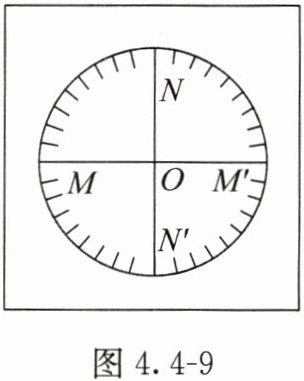

11. 小华想探究光从空气斜射入其他介质中发生折射时,光的偏折程度与介质种类是否有关。她选择了带有刻度的防水光屏(如图4.4 - 9所示)、透明玻璃砖、水槽、激光笔等器材进行实验。
a. 小华将玻璃砖的上表面与$ MM' $齐平放置,让激光笔发出的光沿着光屏与$ NN' $成30°角入射到$ O $点,记录下此时玻璃中折射光的折射角$ r_1 $。
b. 让激光笔发出的光沿着光屏与$ NN' $成45°角入射到$ O $点,记录下此时玻璃中折射光的折射角$ r_2 $。
c. 比较两次折射角的大小关系。
(1)请指出小华在探究过程中存在的问题。
(2)请你针对小华在探究过程中存在的问题,写出改正措施。

答案：
(1)探究光从空气斜射入其他介质中发生折射时，光的偏折程度与介质种类是否有关，需要保持入射角不变，改变介质的种类，得出实验结论，因此实验存在的问题是:没有改变介质种类，没有控制入射角不变。
(2)a.将玻璃砖的上表面与MM'齐平放置，让激光笔发出的光沿着光屏与NN'成30°角入射到O点，记录下此时玻璃中折射光的折射角r₁。
b.将光屏竖直放入水槽中，使MM'水平并向水槽中慢慢注水至水面与MM'齐平，让激光笔发出的光沿光屏与NN'成30°角入射到O点，记录下此时水中折射光的折射角r₂。
c.比较两次折射角的大小关系。

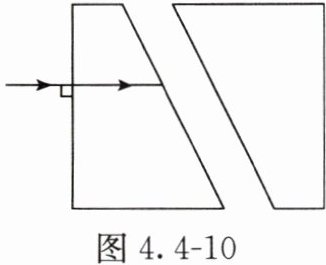

12. 将一矩形玻璃砖从中间斜切后,向左右沿水平直线拉开一小段距离,如图4.4 - 10所示。一束光从左侧面垂直射入,画出这束光从右侧玻璃砖射出的折射光路图,保留作图痕迹。

答案：
如图所示
