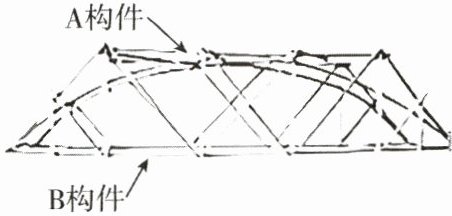

16. 下图所示为小张所设计制作的桥梁模型,在上表面(A构件所在水平面)放置不同重量的长方体铅块进行测试。其间,只有桥梁左右两端搁在准备好的桥墩上。以下对A、B构件受力情况分析,正确的是(B)

A.A构件受弯曲,B构件受压缩
B.A构件受压缩,B构件受拉伸
C.A构件受弯曲,B构件受拉伸
D.A构件受拉伸,B构件受压缩

答案： B

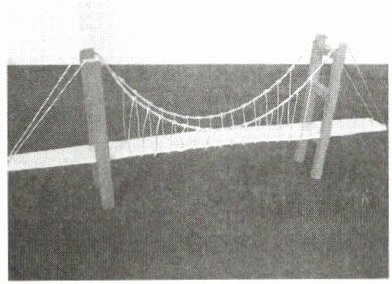

17. 桥梁模型设计比赛中的某小组同学通过团结合作,利用生活中的废旧材料,设计制作出了如图所示的桥梁模型,结合结构设计知识,从桥梁结构的类型分析,该组同学选择的桥梁结构类型为(A)

A.悬索桥
B.斜拉桥
C.梁式桥
D.拱桥

答案： A

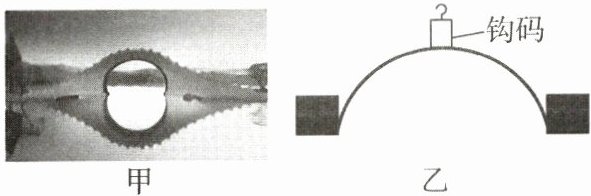

18. 浙江省内河流众多,遍布拱形的石桥。拱桥的承重能力与许多因素有关,如拱的形状等。古拱桥的桥拱形状有半圆、圆弧、蛋形、抛物线等(如图甲所示),不同形状的桥拱承重能力是否相同？小柯对此进行探究,步骤如下：
①利用3D打印机制作不同形状的桥拱模型；
②在模型上放置一定数量的钩码,直到桥拱恰好被压塌,记录此时钩码的总质量(如图乙所示)。

甲
乙
(1)步骤①中除了控制拱的形状不同外,还需控制相同的变量有材料、高度、宽度等（合理均可）(写出两个)。
(2)实验中发现使用钩码很难做到使桥拱恰好被压塌,为了更精确地测量桥拱恰好被压塌的压力大小,本实验可如何改进？用装有细沙的小桶代替钩码（合理均可）。
(3)在查阅资料的过程中,小柯发现跨度大的江面往往采用的是斜拉桥,若将它看作一个杠杆模型(如图丙所示),在支点O和拉索作用点A一定的情况下,增高桥塔使OB距离增大,可使拉索的力变小(填“变大”“变小”或“不变”)。

丙

答案： （1）材料、高度、宽度等（合理均可）（2）用装有细沙的小桶代替钩码（合理均可）（3）变小
