19. (3分)A、B是长度相同的镍铬合金电阻丝,且A的横截面积小于B的横截面积,则A的电阻
大于
(填“大于”“等于”或“小于”,下同)B的电阻。若将它们串联后接入电路,则A两端电压大于
B两端电压。若将它们并联后接入电路,流过A的电流小于
流过B的电流。
答案：
大于 大于 小于

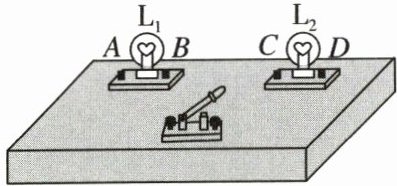

20. (3分)科学课上,老师给同学们展示了一个有盖的木盒,盒盖上可看到两个灯泡和一个开关(导线的连接情况隐藏在盒内),如图所示。
(1)当老师闭合开关时,两灯泡都亮了,断开开关时,两灯泡又都熄灭。根据上述现象,
(2)经过检验,这两个灯泡确实是串联的,但在老师闭合开关的时候,细心的小华观察到灯泡$L_1比灯泡L_2$亮些。她猜想这是灯泡$L_1比灯泡L_2$更靠近电源正极的缘故。在不增加其他器材的条件下,判断小华的猜想是否正确的做法是
(1)当老师闭合开关时,两灯泡都亮了,断开开关时,两灯泡又都熄灭。根据上述现象,
不能
(填“能”或“不能”)断定这两个灯泡是串联的,你的理由是两个灯泡并联时，干路开关也能同时控制两灯泡的亮灭
。 (2)经过检验,这两个灯泡确实是串联的,但在老师闭合开关的时候,细心的小华观察到灯泡$L_1比灯泡L_2$亮些。她猜想这是灯泡$L_1比灯泡L_2$更靠近电源正极的缘故。在不增加其他器材的条件下,判断小华的猜想是否正确的做法是
断开开关，将两灯泡位置互换，闭合开关后观察灯泡L₁是否变暗
。
答案：
(1)不能 两个灯泡并联时，干路开关也能同时控制两灯泡的亮灭
(2)断开开关，将两灯泡位置互换，闭合开关后观察灯泡L₁是否变暗
(1)不能 两个灯泡并联时，干路开关也能同时控制两灯泡的亮灭
(2)断开开关，将两灯泡位置互换，闭合开关后观察灯泡L₁是否变暗
21. (3分)现有电源、小灯泡、开关、滑动变阻器各一个,导线若干,请在图中用笔画线代替导线将电路连接完整,用滑动变阻器改变小灯泡的亮度,要求滑动变阻器的滑片向右移动时灯泡变暗。
答案：
如答图所示
如答图所示

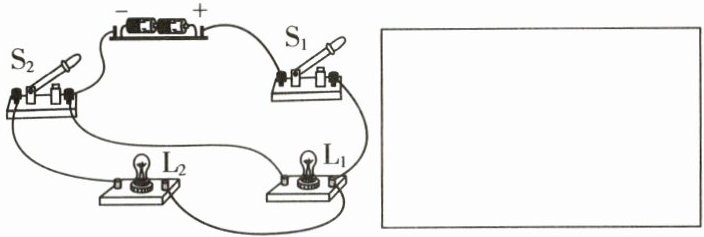

22. (3分)请根据实物电路,在方框内画出电路图。
答案：
如答图所示
如答图所示
23. (9分)在做“探究影响电阻大小的因素”实验时,需要在电压相同的条件下,比较通过不同导线的电流,分析归纳出决定电阻大小的因素,几种实验用导线的参数如表所示。
(1)为研究电阻与导体材料是否有关,应在表中选用导线C和导线
(2)在表中选用导线A和导线D,可以研究电阻与导线

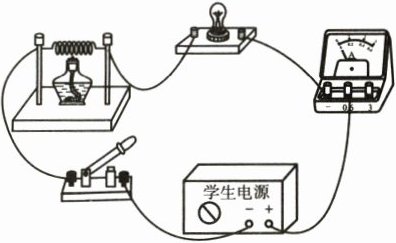

(3)实物电路如图所示,加热导线,发现灯泡亮度变暗,说明：
(1)为研究电阻与导体材料是否有关,应在表中选用导线C和导线
F
。 (2)在表中选用导线A和导线D,可以研究电阻与导线
横截面积
的关系。 (3)实物电路如图所示,加热导线,发现灯泡亮度变暗,说明：
导线的电阻与温度有关，温度越高，电阻越大
。
答案：
(1)F
(2)横截面积
(3)导线的电阻与温度有关，温度越高，电阻越大
(1)F
(2)横截面积
(3)导线的电阻与温度有关，温度越高，电阻越大
