24. (15分)现有下列器材：学生电源(6 V),电流表(0～0.6 A,0～3 A),电压表(0～3 V,0～15 V),定值电阻(5 Ω、10 Ω、20 Ω各一个),开关,滑动变阻器和导线若干。某实验小组利用这些器材探究电流与电阻的关系。
(1)在连接电路的过程中,开关应处于

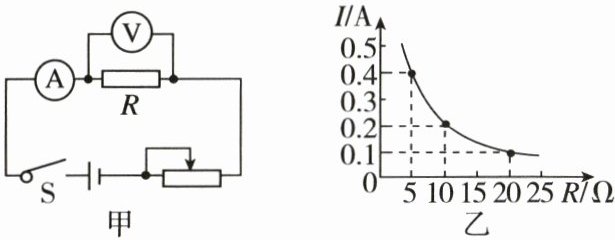

(2)如图甲所示,他们在将电路连接好后,闭合开关,发现电压表无示数,电流表有明显示数,且电路中只有一处故障,则故障原因可能是
(3)实验中依次接入三个定值电阻,调节滑动变阻器的滑片,保持电压表示数不变,记下电流表示数,得到图乙所示的电流I随电阻R变化的图像。由此可得结论：
(4)上述实验中,小明用5 Ω的电阻做完实验后,保持滑动变阻器滑片的位置不变,接着把R换为10 Ω的电阻接入电路,闭合开关,请写出接下来他所进行的操作：
(5)为完成整个实验,应该选取的滑动变阻器的规格是(
A. 50 Ω 1.0 A
B. 30 Ω 1.0 A
C. 20 Ω 1.0 A
(1)在连接电路的过程中,开关应处于
断开
状态。 (2)如图甲所示,他们在将电路连接好后,闭合开关,发现电压表无示数,电流表有明显示数,且电路中只有一处故障,则故障原因可能是
R短路
。 (3)实验中依次接入三个定值电阻,调节滑动变阻器的滑片,保持电压表示数不变,记下电流表示数,得到图乙所示的电流I随电阻R变化的图像。由此可得结论：
电压一定时，电流与电阻成反比
。 (4)上述实验中,小明用5 Ω的电阻做完实验后,保持滑动变阻器滑片的位置不变,接着把R换为10 Ω的电阻接入电路,闭合开关,请写出接下来他所进行的操作：
向左移动滑动变阻器的滑片，使电压表示数为2V
。 (5)为完成整个实验,应该选取的滑动变阻器的规格是(
A
)。 A. 50 Ω 1.0 A
B. 30 Ω 1.0 A
C. 20 Ω 1.0 A
答案：
(1)断开
(2)R短路
(3)电压一定时，电流与电阻成反比
(4)向左移动滑动变阻器的滑片，使电压表示数为2V
(5)A
(1)断开
(2)R短路
(3)电压一定时，电流与电阻成反比
(4)向左移动滑动变阻器的滑片，使电压表示数为2V
(5)A
