25. (10分)图1是小李探究串联电路电流特点的实验电路图。
(1)探究“串联电路的电流关系”时,分别把图中A、B、C各点断开,然后把
(2)刚连完最后一根导线,灯泡$L_1$、$L_2$就亮了,请指出他在实验操作中的不当之处：
(3)小李同学在做实验时,闭合开关前,电流表的指针均指在零刻度线处；当闭合开关试触时,发现电流表指针摆动分别出现了图2甲、乙的两种情况。请分析他在电流表的使用上存在的问题。
甲：
乙：
(4)改正错误后,为了使得出的结论具有普遍性,应这样操作：
(1)探究“串联电路的电流关系”时,分别把图中A、B、C各点断开,然后把
电流表
接入电路并测出数据。 (2)刚连完最后一根导线,灯泡$L_1$、$L_2$就亮了,请指出他在实验操作中的不当之处：
连接电路时，没有断开开关
。 (3)小李同学在做实验时,闭合开关前,电流表的指针均指在零刻度线处；当闭合开关试触时,发现电流表指针摆动分别出现了图2甲、乙的两种情况。请分析他在电流表的使用上存在的问题。
甲：
电流表正、负接线柱接反了
。 乙：
电流表的量程选择过大
。 (4)改正错误后,为了使得出的结论具有普遍性,应这样操作：
更换不同规格的灯泡进行多次测量
。
答案：
(1)电流表
(2)连接电路时，没有断开开关
(3)电流表正、负接线柱接反了 电流表的量程选择过大
(4)更换不同规格的灯泡进行多次测量
(1)电流表
(2)连接电路时，没有断开开关
(3)电流表正、负接线柱接反了 电流表的量程选择过大
(4)更换不同规格的灯泡进行多次测量
26. (9分)实验室购买了一卷标有“长度为100 m”字样的铜芯漆包线,小科想通过实验测定其实际长度。他首先测得导线的横截面积S为$1 mm^2,$查阅资料得知当前温度下这种导线每米的电阻值为0.017 Ω。

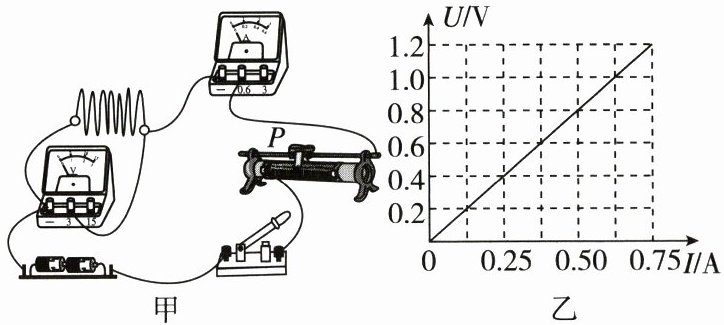

(1)利用图甲所示的实物图测出该导线的电阻。
①实验中,小科在闭合开关前应将滑片P置于滑动变阻器最
②小科通过移动滑片P,测得多组数据,绘制成U-I关系图像,如图乙所示,据此可以判定这卷铜芯漆包线的实际长度
(2)小思认为用电子秤测出这卷导线的质量m,利用铜的密度ρ也可以算出其实际长度。请你写出这卷导线实际长度L的计算式：L=
(1)利用图甲所示的实物图测出该导线的电阻。
①实验中,小科在闭合开关前应将滑片P置于滑动变阻器最
右
(填“左”或“右”)端。 ②小科通过移动滑片P,测得多组数据,绘制成U-I关系图像,如图乙所示,据此可以判定这卷铜芯漆包线的实际长度
小于
(填“大于”“等于”或“小于”)100 m。 (2)小思认为用电子秤测出这卷导线的质量m,利用铜的密度ρ也可以算出其实际长度。请你写出这卷导线实际长度L的计算式：L=
$\frac{m}{\rho S}$
(用字母表示)。
答案：
(1)①右 ②小于
(2)$\frac{m}{\rho S}$
(1)①右 ②小于
(2)$\frac{m}{\rho S}$
