《2025年学霸提优大试卷八年级物理上册苏科版》

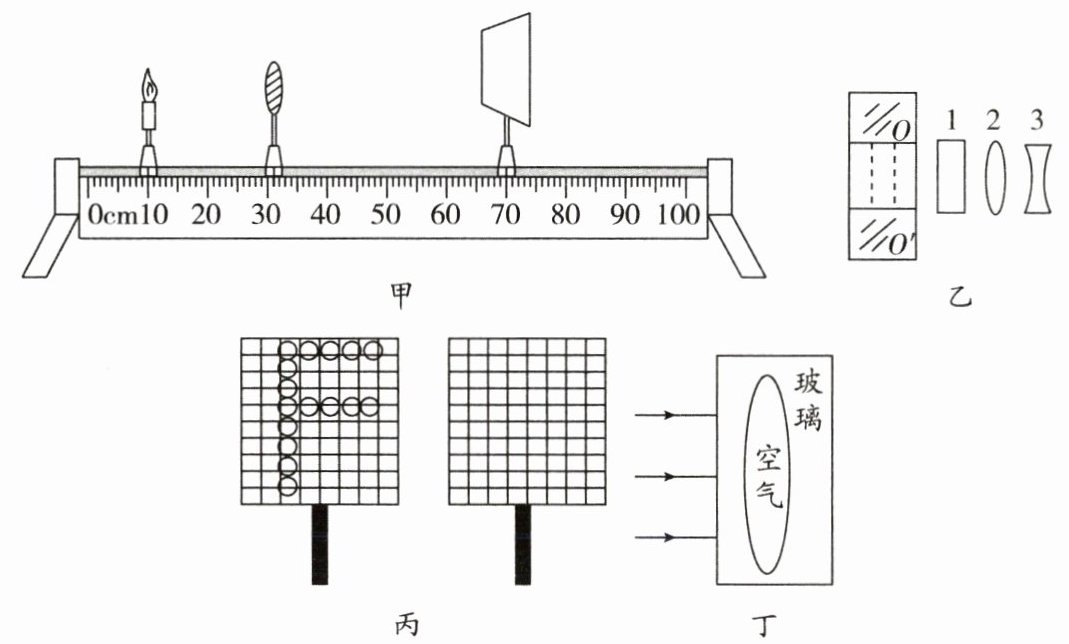

27.(12分)图甲是“探究凸透镜成像的规律”实验的装置,在图示位置,烛焰恰能在光屏上成清晰的像.

(1)物距是____21.0____cm,图甲所示光屏上成的是倒立、____放大____的实像.
(2)小明将近视眼镜放在蜡烛与凸透镜之间,为了在光屏上再次得到烛焰清晰的像,应将光屏向____右____(填“左”或“右”)移动.
(3)居民住宅的大门上装有“猫眼”,它实际上是一个小圆形玻璃片.室内的人眼贴近“猫眼”可以清楚地看到室外的来客.如图乙是打好孔位($ OO' $)的大门的截面和可供选择的三块小圆玻璃片的截面.根据生活经验可知,做“猫眼”的玻璃片编号应该是____3____.
(4)某小组实验时对图甲中的装置进行了改进,将蜡烛换成“$ F $”形的LED灯,并在“$ F $”形的LED灯和光屏上贴上相同的方格纸,如图丙所示.请写出改进后其中的一个优点:____LED灯比烛焰更稳定或便于比较像与物的大小关系或无污染等____.
(5)换为LED灯后把灯放到光具座的某一位置,无论怎样移动光屏都不能在光屏上得到像,请你指出其中一条可能的原因是____物距小于焦距成正立、放大的虚像____.
(6)换为LED灯后用手指指尖触摸着凸透镜表面,这时光屏上出现灯的像____不会____(填“会”或“不会”)会缺少一部分.
(7)完成上述实验后,小明发现有一个中空的平行玻璃砖如图丁所示,中空部分的形状犹如一个凸透镜,用一束平行光从左侧垂直入射玻璃砖,从右侧出射之后,是____发散____(填“会聚”或“发散”)光束.

答案：
(1)21.0 放大
(2)右
(3)3
(4)LED灯比烛焰更稳定或便于比较像与物的大小关系或无污染等
(5)物距小于焦距成正立、放大的虚像
(6)不会
(7)发散
