《2025年学霸提优大试卷八年级物理上册苏科版》

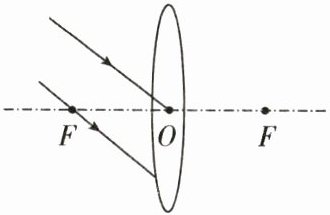

23. (3分)如图,请完成图中光通过透镜后的光路.

答案：
如图所示

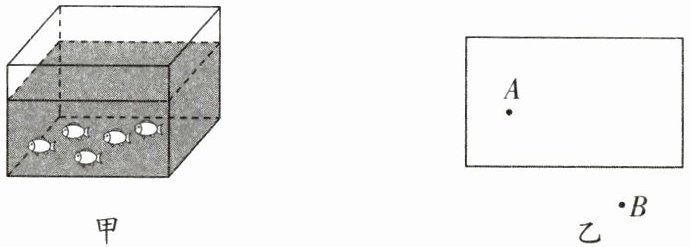

24. (3分)如图甲是小明家的鱼缸,鱼缸左侧的玻璃上有一条鱼的像.图乙是其简化图,A为鱼缸中实际的鱼,B为小明眼睛的位置.请你在乙图中画出:
(1)鱼A在左侧玻璃中的像$ A' $.
(2)小明在鱼缸前方直接看到水中鱼的大致光路图.

答案：
如图所示

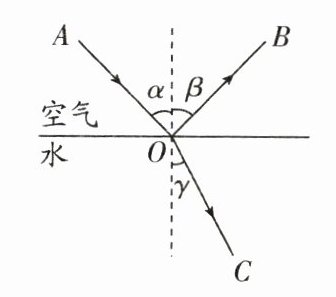

25. (14分)某同学在做探究光的折射特点实验,如图是光从空气射入水中时的光路,实验中发现,折射光线、入射光线和法线在同一平面内,折射光线和入射光线分别位于法线的两侧,通过实验还得到表中数据:

(1)分析表中数据,可得出结论:
①光从空气斜射到水面时,将同时发生______反射和折射______现象.
②光从空气斜射到水面时,折射角随入射角的变化关系是:折射角将随着入射角的增大而______增大______(填“增大”“不变”或“减小”),且折射角______小于______(填“大于”“等于”或“小于”)入射角.
③表中的数据缺少当入射角为$ 50^{\circ} $时的折射角的数值,请你根据上述规律,判断此时折射角大小所在的范围是______B______(填序号).
A. $ \gamma ＜ 35.4^{\circ} $
B. $ 35.4^{\circ} ＜ \gamma ＜ 40.9^{\circ} $
C. $ \gamma ＞ 40.9^{\circ} $
(2)若用激光沿CO方向从水中射入空气,激光在空气中传播的光路是______OA______(填“OA”或“OB”),激光经过水面反射时的反射角大小等于______γ______(填“$ \alpha $”“$ \beta $”或“$ \gamma $”),该现象说明了在折射现象中光路是______可逆______的.

答案：
(1)①反射和折射 ②增大 小于 ③B
(2)OA γ 可逆

26. (10分)(2024·宿迁中考)在“探究凸透镜成像规律”的活动中,利用了如图所示装置.

同步提优卷06-5
(1)调节器材,使烛焰和光屏的中心位于凸透镜的主光轴上.
(2)改变蜡烛和光屏的位置,多次实验,并将数据记录在表格中,分析数据可知凸透镜焦距为12cm,第3次实验中,光屏上成倒立、放大的实像.
(3)智能汽车通过车载摄像头,识别人行、路标和其他车辆,实现自动导航和驾驶,车载摄像头根据的是第1次实验的原理.
(4)物距$ u = 8 \, \text{cm} $不变,要想在光屏上看到像,应更换焦距较小的凸透镜.

答案：
(1)主光轴上
(2)12 放大
(3)1
(4)小 解析：
(1)实验前，要调节烛焰和光屏的中心位于凸透镜的主光轴上，使烛焰的像成在光屏的中央，便于观察。
(2)根据凸透镜成像规律可知，第2次实验u = v = 2f = 24 cm，此时光屏上成倒立、等大的实像；凸透镜的焦距为f = $\frac{24cm}{2}$ = 12 cm，第3次实验中，物距小于像距，凸透镜成的像是倒立、放大的实像。
(3)车载摄像头是利用物体在凸透镜二倍焦距以外时，成倒立、缩小实像的性质制成的，即根据的是第1次实验的原理。
(4)物距u = 8 cm时，小于一倍焦距，成正立、放大的虚像，不能用光屏承接到，所以要想在光屏上看到像，更换的凸透镜焦距要小于8 cm，即应更换焦距较小的凸透镜。
