《2025年名校课堂八年级物理上册人教版2河南专版》

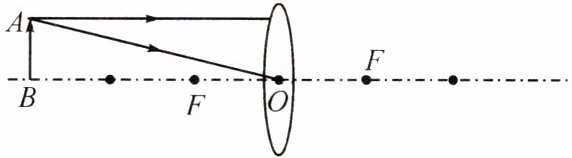

1. 凸透镜的成像规律可以通过画光路图去理解。如图所示，$O$点为光心，$F$为焦点。物体$AB$与凸透镜的主光轴垂直且其中点在凸透镜的主光轴上。根据$A$点成像的光路图作出物体$AB$的像$A'B'$。

答案：
　

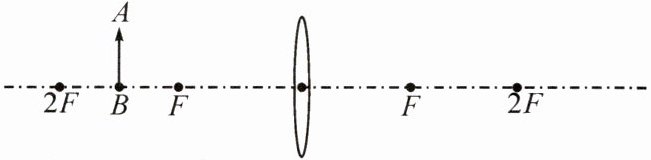

2. 如图所示，请画出蜡烛$AB$经凸透镜所成的像$A'B'$。

答案：
　

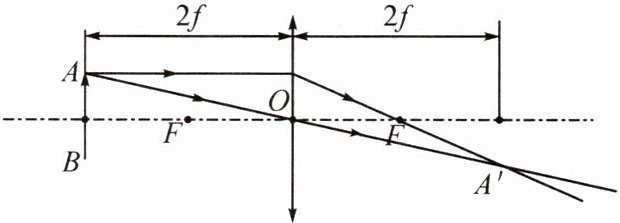

3. 根据如图中所给出的物体$AB$的位置，通过作图画出物体$AB$经凸透镜所成的像$A'B'$。

答案：
　

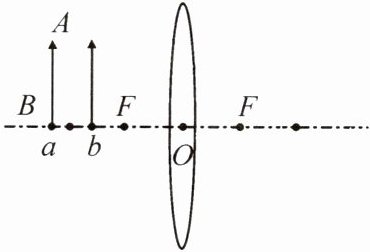

4. 如图所示，$F$为凸透镜的焦点，在图中分别作出物体$AB$在$a$、$b$两处通过透镜所成的像。

答案：

【归纳总结】 凸透镜成实像时，当物体逐渐靠近凸透镜，像逐渐远离(填“靠近”或“远离”)凸透镜，这时像逐渐变大。可以概括为一句简单易记的口诀：物近→像远、像变大；反之，物远→像近、像变小。

答案： 【归纳总结】远离 大 远 大 近 小

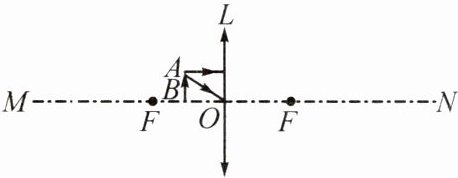

5. 图中$L$表示凸透镜，$MN$为凸透镜的主光轴，$O$点为光心，$F$为凸透镜的焦点。请在图中作出物体$AB$通过凸透镜所成的像$A'B'$及其光路图。

答案：
　

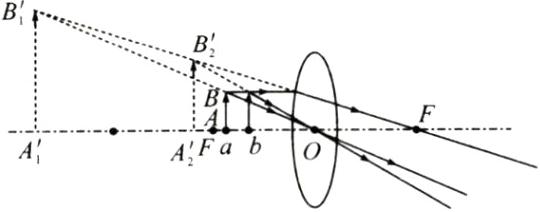

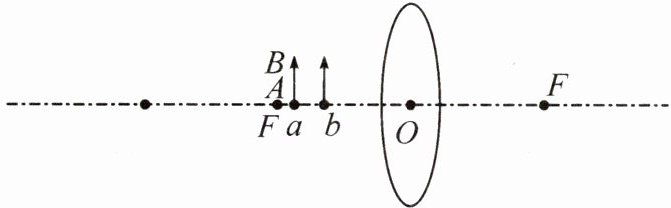

6. 如图所示，$F$为凸透镜的焦点，在图中分别作出物体$AB$在$a$、$b$两处通过透镜所成的像。

答案：

【归纳总结】 凸透镜成虚像时，当物体逐渐远离凸透镜，像逐渐远离(填“靠近”或“远离”)凸透镜，这时像距逐渐变大，且像逐渐变大。可以概括为一句简单易记的口诀：物远→像远、像变大；反之，物近→像近、像变小。

答案： 【归纳总结】远离 大 大 远 大 近 小

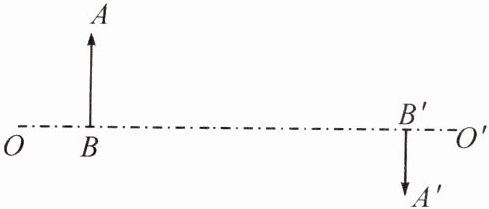

7. 如图所示，$OO'$为凸透镜的主光轴，$AB$是发光物体，$A'B'$是$AB$经过透镜所成的像，请你在图中利用凸透镜的特殊光线通过作图找出透镜的位置$H$，并作出凸透镜的左焦点$F$。（保留作图痕迹）

答案：
