《2025年亮点给力提优课时作业本九年级物理上册苏科版》

典例3 如图所示电路中,电源电压保持不变,闭合开关S,将滑动变阻器的滑片从中间向右移动,下列说法正确的是 ()
A. 灯泡变亮,电流表示数变大,电压表示数变小
B. 灯泡变亮,电流表示数变小,电压表示数不变
C. 灯泡变暗,电流表示数变小,电压表示数变大
D. 灯泡变暗,电流表示数变小,电压表示数不变
【思路分析】第1步,分析电路连接方式：将电压表看作断路,电流表视为导线,可知这是一个串联电路。
第2步,明确电表测量对象：电流表测量电路中的电流,电压表测量电源两端的电压。
第3步,判断变阻器阻值变化：滑片左侧的电阻丝连入电路,滑片向右移动,变阻器接入电路的阻值变大。
第4步,确定电表示数变化：电流表示数变小,电压表示数不变。
【答案】

答案： D

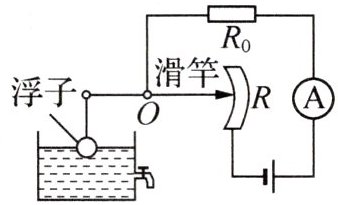

典例4 如图所示是一种测定油箱内油量的装置,其中R是滑动变阻器的电阻片,滑动变阻器的滑片和滑竿相连,滑竿可绕固定轴O转动,另一端固定着一个浮子,下列说法正确的是 ()
A. 油量变少,电流表示数不变
B. 油量越少,电流表示数越大
C. 油量越多,电流表示数越小
D. 油量越多,电流表示数越大

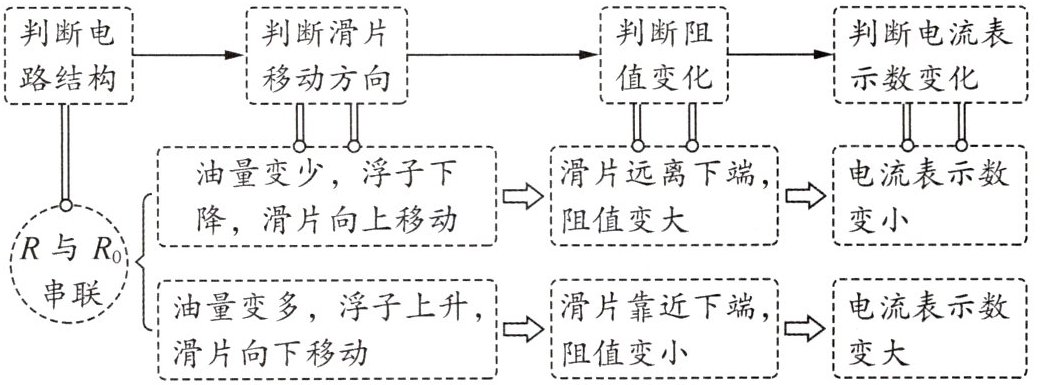

【思路分析】

【答案】

答案： D
