《2025年亮点给力提优课时作业本九年级物理上册苏科版》

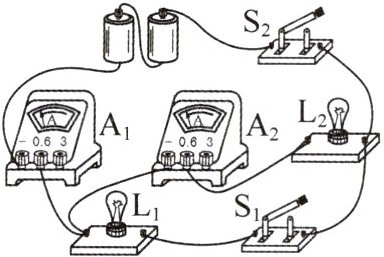

 典例1 如图所示的电路中,当开关$S_{1}$、$S_{2}$闭合时,$L_{1}和L_{2}$两只灯泡是____(选填"串联"或"并联")关系,电流表$A_{1}$测量的是通过____(选填"$L_{1}$""$L_{2}$"或"$L_{1}和L_{2}$")的电流,电流表$A_{2}$测量的是通过____(选填"$L_{1}$""$L_{2}$"或"$L_{1}和L_{2}$")的电流.

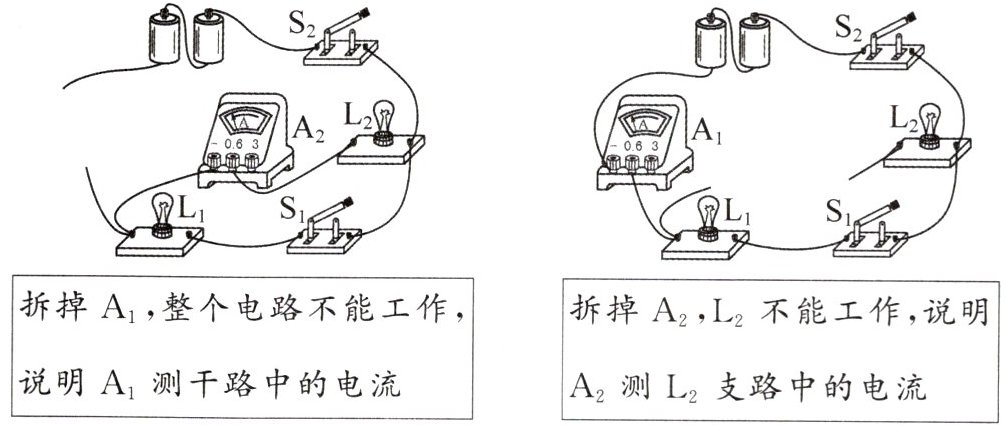

【思路分析】分析电路结构:将电流表看作导线,则两灯是并联的;"拆表法"判断电流表测量对象:

【答案】____ ____ ____

答案： 并联 $L_{1}$ 和 $L_{2}$ $L_{2}$

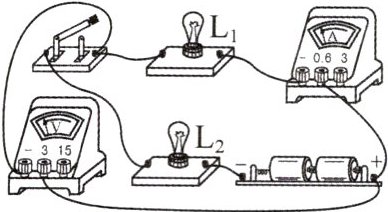

 典例2 关于如图所示的电路,下列说法正确的是()

A. 灯泡$L_{1}和L_{2}$并联,电流表测的是$L_{1}$支路中的电流
B. 灯泡$L_{1}和L_{2}$并联,电压表测的是电源电压
C. 灯泡$L_{1}和L_{2}$串联,电压表测的是$L_{2}$两端的电压
D. 灯泡$L_{1}和L_{2}$串联,电压表测的是$L_{1}$两端的电压

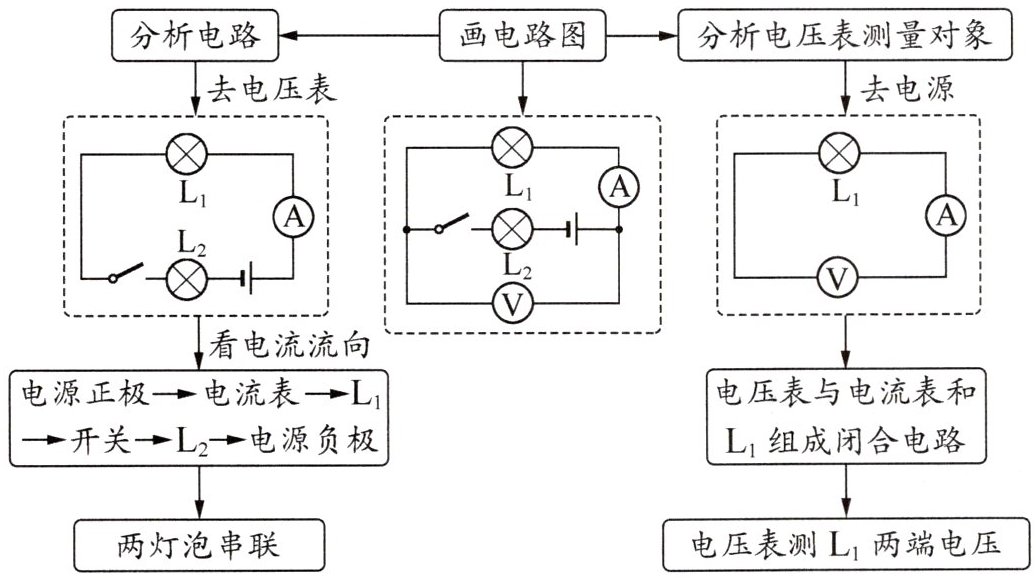

【思路分析】

【答案】____

答案： D
