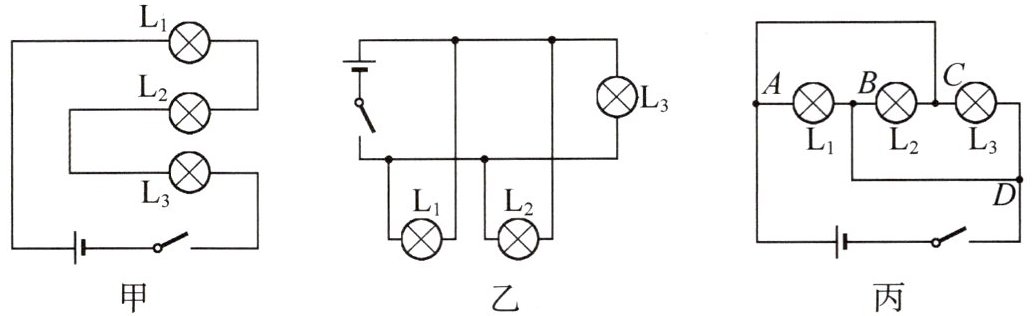

典例3 如图所示,开关闭合后,甲图中三个灯泡______联,乙图中三个灯泡______联,丙图中三个灯泡______联.(均选填“串”或“并”)

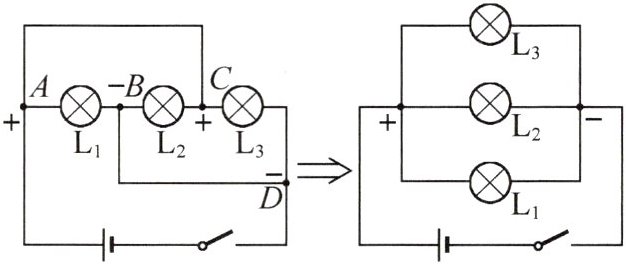

【思路分析】(1)利用电流路径法分析甲图：开关闭合后,电流从电源正极出发,依次经过灯泡$L_{1}$、$L_{2}$、$L_{3}$,再回到负极,电流路径有1条.(2)利用拆除法分析乙图：开关闭合后,将灯泡$L_{1}$拆除,灯泡$L_{2}$、$L_{3}$能正常工作.(3)利用节点法分析丙图：开关闭合后,$A$、$C$两点可以看作一个点,均可视为连接电源“+”极,$B$、$D$两点可以看作一个点,均可视为连接电源“-”极(如图所示),灯泡$L_{1}$、$L_{2}$、$L_{3}$的两端均连接电源两极.

【答案】______ ______ ______

答案： 串 并 并

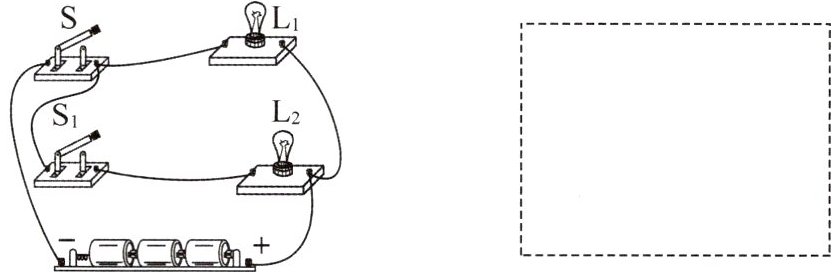

典例4 在虚线框内画出图中实物图的电路图.

【思路分析】电流从电源正极出发,分成两条支路,分别经$L_{1}和L_{2}$、$S_{1}后在S$处汇合,再回到电源负极,两灯并联,$S$为干路开关,$S_{1}只控制L_{2}$.

答案：
如图所示
