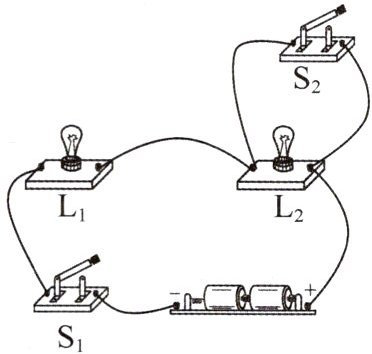

典例1 如图所示电路,下列说法不正确的是()
A. 当断开$S_{1}$、闭合$S_{2}$时,电路处于断路状态
B. 当闭合$S_{1}$、断开$S_{2}$时,$L_{1}$发光,$L_{2}$不发光
C. 当闭合$S_{1}$、$S_{2}$时,只有$L_{1}$会发光
D. 只闭合$S_{1}$,发现$L_{1}和L_{2}$都不发光,则故障可能是$L_{2}$断路

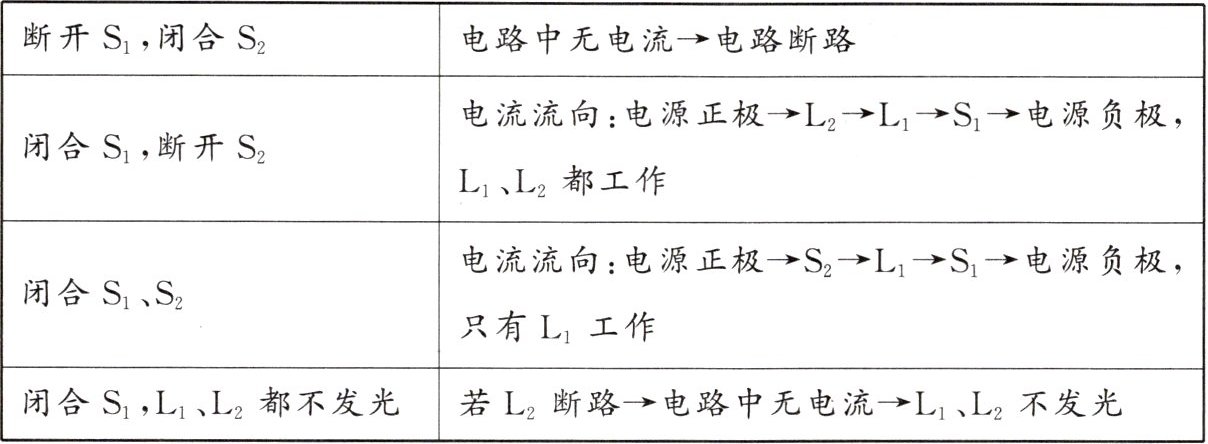

【思路分析】
【答案】______
A. 当断开$S_{1}$、闭合$S_{2}$时,电路处于断路状态
B. 当闭合$S_{1}$、断开$S_{2}$时,$L_{1}$发光,$L_{2}$不发光
C. 当闭合$S_{1}$、$S_{2}$时,只有$L_{1}$会发光
D. 只闭合$S_{1}$,发现$L_{1}和L_{2}$都不发光,则故障可能是$L_{2}$断路
【思路分析】
【答案】______
答案：
B
典例2 按要求作图.

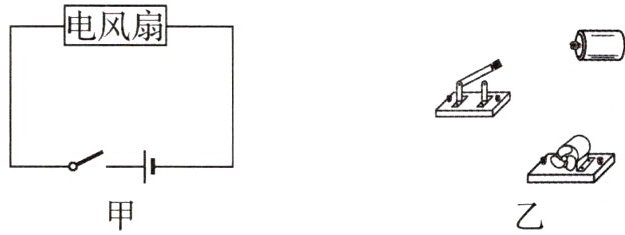

(1)图甲是将电池和玩具电风扇连接起来的电路图,请在图乙中用笔画线表示导线,连接相应的电路.

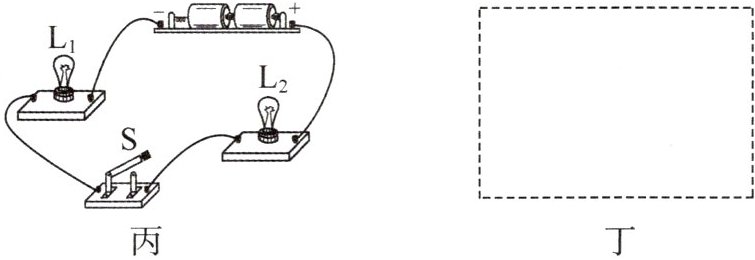

(2)根据图丙实物图,在图丁方框中画出对应的电路图.
【思路分析】(1)依次连接电源、开关、电风扇,组成电路.
(2)由图丙可知,电流只有一条路径,开关控制整个电路.
(1)图甲是将电池和玩具电风扇连接起来的电路图,请在图乙中用笔画线表示导线,连接相应的电路.
(2)根据图丙实物图,在图丁方框中画出对应的电路图.
【思路分析】(1)依次连接电源、开关、电风扇,组成电路.
(2)由图丙可知,电流只有一条路径,开关控制整个电路.
答案：
（1）如图所示 （2）如图所示
（1）如图所示 （2）如图所示
