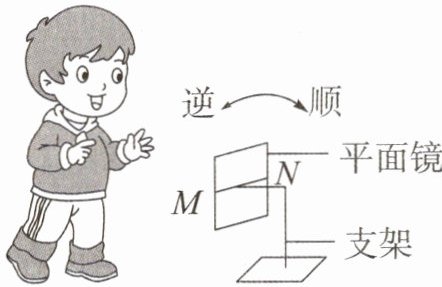

12. 如图所示,竖直放置的平面镜能绕水平轴 MN 转动一定角度(小于$90^{\circ }$),小明站在平面镜正前方,他垂直镜面向后移动 8 cm,他与自己像的距离改变了____cm,小明抬起右脚,他的像抬起____(选填“左”或“右”)脚;为了让他站着就能看到脚的像,可以让平面镜 MN 绕轴沿____时针方向转动。

答案： 16　左　顺

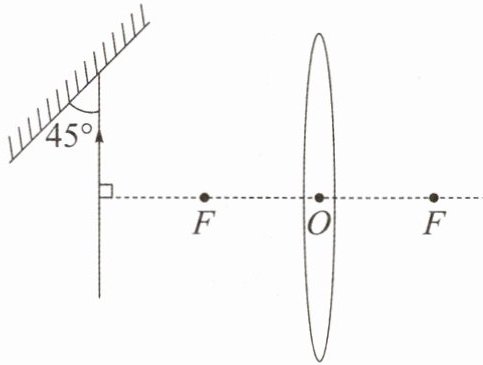

13. 如图,一束光垂直于凸透镜主光轴射向平面镜,请在图中出该束光经平面镜反射再通过凸透镜折射的光路图。

答案：

14. 画出图中沿斜面匀速下滑的木块所受重力的示意图。

答案：

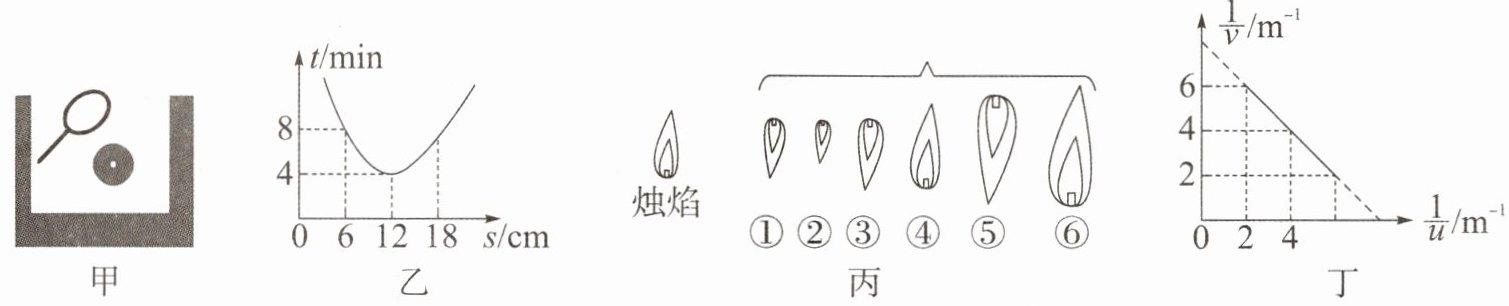

15. 小雨用凸透镜做“探究凸透镜成像规律”的实验。
(1) 如图甲,将凸透镜正对着太阳光,在透镜下方,平行地放上白纸,测出透镜与白纸间距 s 与对应的白纸被烤焦的时间 t,绘出图像,如图乙,则可判断该透镜的焦距 f 为____cm;
(2) 调整器材高度时,应____(选填“点燃”或“不点燃”)蜡烛;
(3) 小金在实验过程中不断移动烛焰位置,观察到如图丙①至⑥的六种烛焰清晰的像,请按蜡烛到凸透镜距离由远到近所得到的六个像进行排序,正确顺序为①③____;
(4) 小超想利用 LED 发光字母来探究凸透镜成像上下左右位置关系,如 H、F、B、Z 四个字母中适合做 LED 光源的有____个;
(5) 小亮实验小组更换相关器材后顺利完成实验,根据记录的实验数据得到了如图丁的图像,图像为凸透镜成像的像距的倒数$\frac{1}{v}和物距的倒数\frac{1}{u}$的对应关系,根据图像信息可知该小组所用凸透镜的焦距为____cm。

答案：
(1)12　
(2)点燃　
(3)⑤⑥④
(4)1　
(5)12.5
