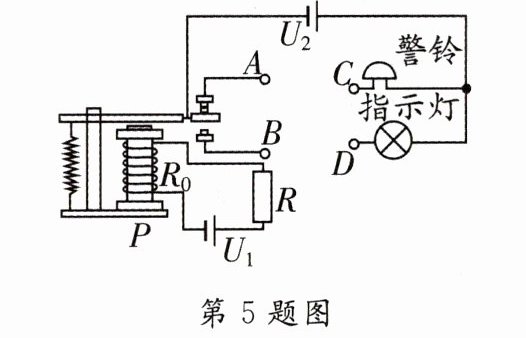

5. [2024·沅江二模]小明利用热敏电阻设计了一个过热自动报警电路，如图所示. 将热敏电阻 R 安装在需要探测温度的地方，当环境温度正常时，继电器衔铁与上触点接触，下触点分离，指示灯亮；当环境温度超过某一值时，继电器衔铁与下触点接触，上触点分离，警铃响. 图中热敏电阻 R 的阻值随温度升高而降低，继电器线圈用漆包线绕成，阻值恒为 R₀. 下列说法正确的是（ ）

A. 线圈下端 P 的磁极是 N 极
B. 接线柱 A 应与接线柱 C 相连，接线柱 B 与接线柱 D 相连
C. 当环境温度升高时，继电器线圈的磁性增强
D. 当环境温度升高时，热敏电阻两端的电压升高

答案： C

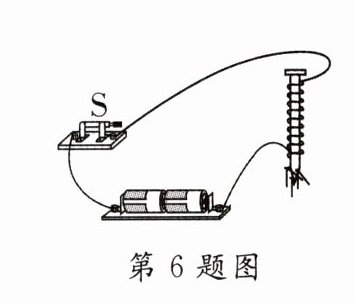

6. [2024·北京二模]小阳用导线和大铁钉制作一个电磁铁，电磁铁通电时吸引了一定量的大头针，如图所示. 增加导线绕在大铁钉上的圈数，发现电磁铁吸引的大头针的数目增多. 请你根据小阳的实验步骤及现象，写出他所探究的问题______________________.

答案： 电磁铁的磁性强弱与线圈的匝数是否有关

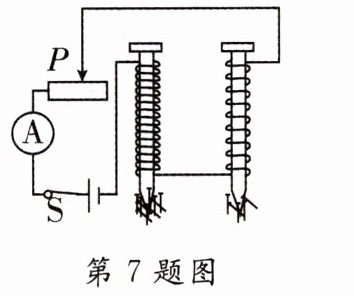

7. [2024·嘉祥开学]小可在用如图所示的装置探究线圈匝数对电磁铁磁性强弱的影响时，将两个匝数不同的电磁铁串联接入电路，其好处是______________________. 利用此实验电路也能研究电流大小对电磁铁磁性强弱的影响，接下来的操作应该是______________________.

答案： 控制电流相同@@移动滑动变阻器，改变电流的大小

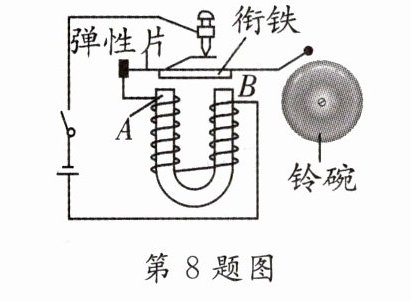

8. [2024·亳州二模]如图所示，闭合开关，当电流通过电磁铁，小锤击打铃碗时，电磁铁________（填“仍具有”或“没有”）磁性.

答案： 没有

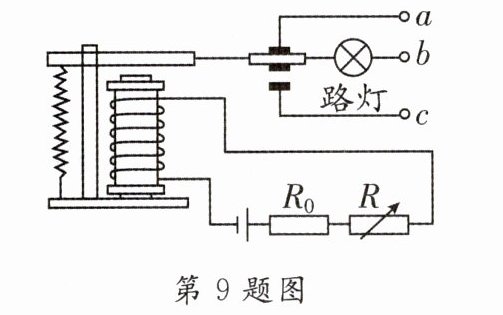

9. [2023·自贡]如图所示，R₀ 是一个光敏电阻，光敏电阻的阻值随光照强度的增加而减小. R 是电阻箱（已调至合适阻值），它们和继电器组成自动控制电路来控制路灯，白天路灯熄灭，夜晚路灯亮起. 下列说法正确的是（ ）

A. 电路工作时，电磁铁上端为 N 极
B. 给路灯供电的电源应接在 b、c 两端
C. 路灯发光时把电能全部转化为光能
D. 控制电路电源电压减小后，傍晚时路灯比原来早一些亮

答案： D

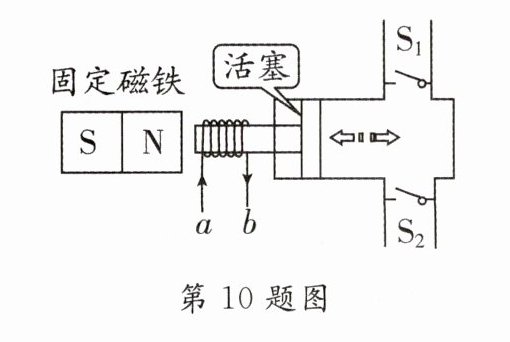

10. [2024·成都模拟]现在医学上使用的心肺机的功能之一是用“电动泵”替代心脏，推动血液循环. 如图所示，当线圈中的电流从 a 流向 b 时，此时活塞将向________运动，促使血液流动. 调节通过电磁铁的电流大小，还可以实现磁场________的变化.

答案： 右@@强弱
