《2025年细解巧练九年级物理下册鲁科版54制》

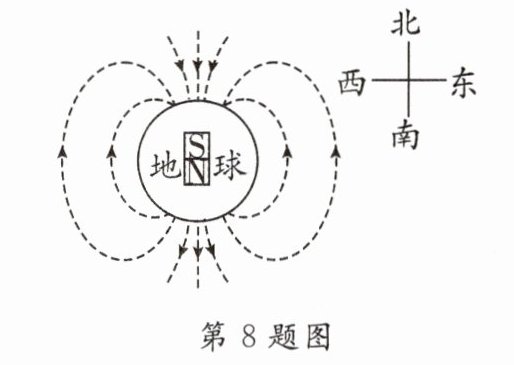

8. [2024·芜湖二模]19世纪20年代，以塞贝克为代表的科学家已经认识到：温度差会引起电流.安培考虑到地球自转造成了太阳照射后地球正面与背面的温度差，于是提出如下假设：地球磁场是由绕地球的环形电流引起的.若规定地磁场$N$极与$S$极在地球表面的连线称为“磁子午线”（如图所示），则安培假设中的电流方向应该是 （ ）
A. 由西向东垂直磁子午线
B. 由东向西垂直磁子午线
C. 由南向北沿磁子午线
D. 由北向南沿磁子午线

答案： B

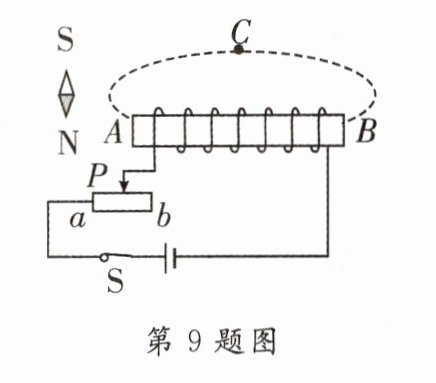

9. [2024·金牛区模拟]在探究通电螺线管的磁场实验中，小明连接了如图所示的电路，通电螺线管$A$端放有一小磁针，闭合开关.下列说法正确的是 （ ）
A. 通电螺线管$B$端为$N$极
B. 通电螺线管外$C$点的磁场方向向右
C. 小磁针静止时，$N$极指向螺线管$A$端
D. 滑动变阻器的滑片$P$向$b$端移动时，通电螺线管的磁性增强

答案： B

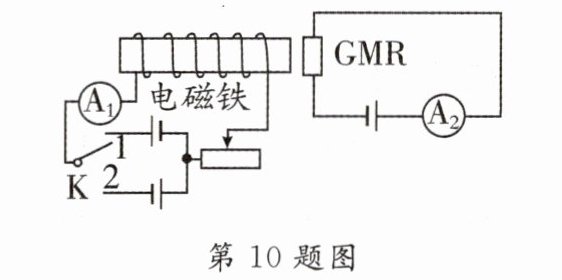

10. [2024·广州一模]巨磁电阻（GMR）在磁场中，电阻会随着磁场的增大而急剧减小.用GMR组成的电路图如图所示，开关$K$与1接通时，电磁铁右端为$N$极，电源电压值定，则 （ ）
A. 开关$K$与2接通时，电磁铁左端为$S$极
B. 开关$K$与2接通时，$A_1$指针偏转方向不变
C. 当$A_1$示数减小时，$A_2$示数减小
D. 当$A_1$示数增大时，$A_2$示数不变

答案： C

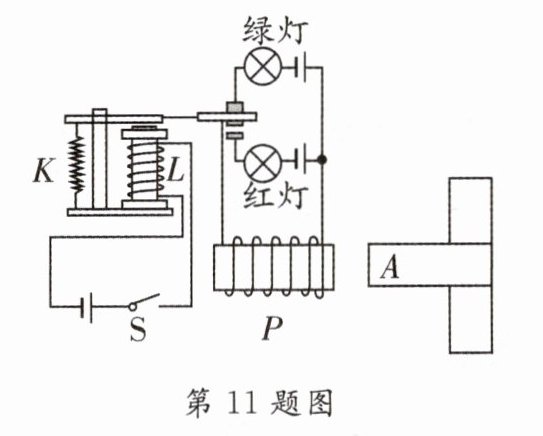

11. [2024·深圳三模]某种指纹锁原理如图所示，$S$是指纹开关，电磁继电器中$K$是轻质弹簧，$L$是电磁铁，$A$是带有固定磁极的锁，图中为锁定状态.当指纹匹配时，开关$S$闭合，门锁打开.下列说法正确的是 （ ）
A. $A$的左端是$N$极
B. 闭合开关后，电磁铁$L$上端是$N$极
C. 红灯与电磁铁$P$是串联的
D. 若红灯灯丝烧断，闭合开关后，门锁仍可打开

答案： C

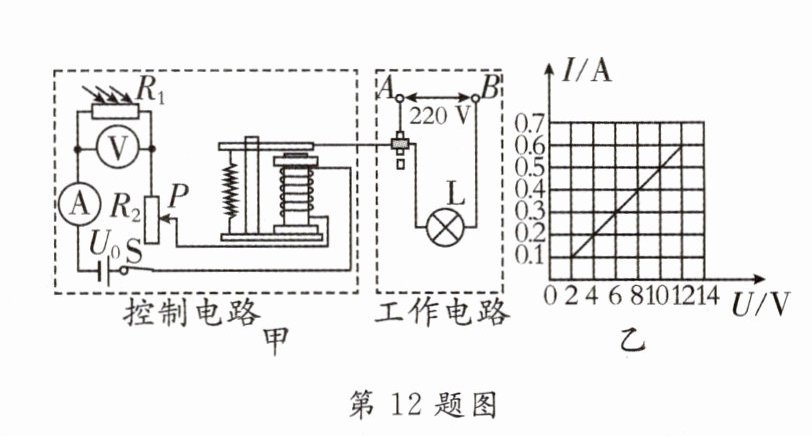

12. [2024·深圳模拟]如图甲所示的智能照明电路，该电路可实现生态节能，天暗时灯$L$自动发光，天亮时自动熄灭，其中$R_1$为光敏电阻，其阻值会随着光照强度的变化而变化，$R_2$为滑动变阻器，电磁铁线圈电阻不计.若保持光照强度不变，闭合$S$后，将滑片$P$从下端移至上端的过程中，电流表示数$I$与电压表示数$U$的关系如图乙所示，则下列说法正确的是 （ ）
A. 电磁铁是利用电磁感应原理工作的
B. 工作电路中导线$A$应连接家庭电路中的零线
C. 由图乙可知在该光照强度下$R_1$的阻值为$20\ \Omega$
D. 在控制电路中，电磁铁的上端为$N$极

答案： C
