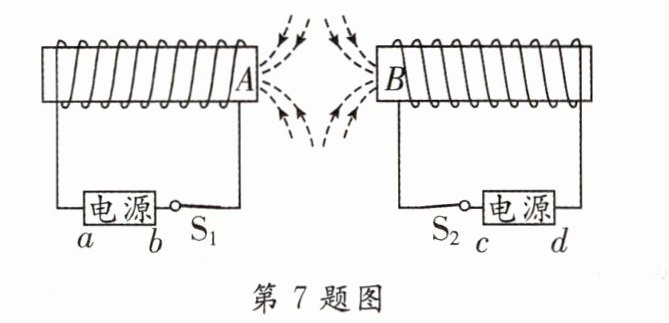

7. [2024·沂南二模]将两个通电螺线管并列放在一起，A、B 为相对的两个磁极，它们之间的磁感线分布如图所示. 下列说法正确的是 （ ）

A. a 端为电源的正极，A 为螺线管 S 极
B. b 端为电源的正极，A 为螺线管 N 极
C. c 端为电源的正极，B 为螺线管 N 极
D. d 端为电源的正极，B 为螺线管 S 极

答案： A

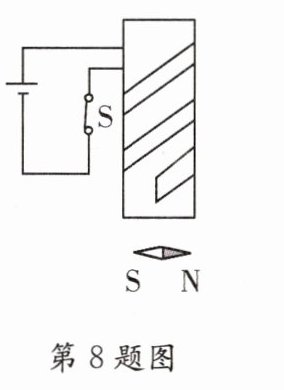

8. 如图所示，S 闭合后，小磁针的 N 极将 （ ）

A. 顺时针转 90°角
B. 逆时针转 90°角
C. 转过 180°角
D. 不动

答案： D 解析：由图可知，线圈为双线绕法，即相当于两根导线中通以相反的电流，则由右手螺旋定则可知，两线圈产生的磁场方向相反，故相互抵消，即其周围没有磁场，故小磁针不受磁场力，不会产生运动. 故选 D.

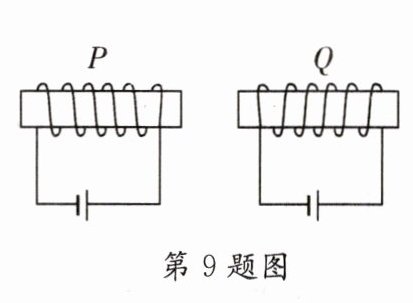

9. [烟台中考]如图所示，电磁铁 P 和 Q 通电后 （ ）

A. P 的右端是 N 极，Q 的左端是 S 极，它们相互吸引
B. P 的右端是 S 极，Q 的左端是 S 极，它们相互排斥
C. P 的右端是 N 极，Q 的左端是 N 极，它们相互排斥
D. P 的右端是 S 极，Q 的左端是 N 极，它们相互吸引

答案： B

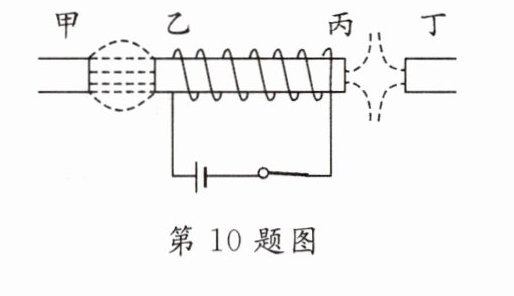

10. [庆阳中考]如图所示为条形磁体和电磁铁，虚线表示磁感线，则甲、乙、丙、丁的极性依次是 （ ）

A. S、N、S、S
B. N、N、S、N
C. S、N、N、N
D. N、S、N、N

答案： D

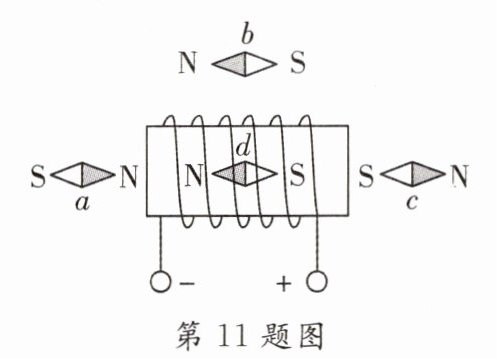

11. [上海中考]有 a、b、c、d 四个小磁针，分别放置在通电螺线管的附近和内部，如图所示. 其中哪一个小磁针的指向是正确的 （ ）

A. a
B. b
C. c
D. d

答案： D

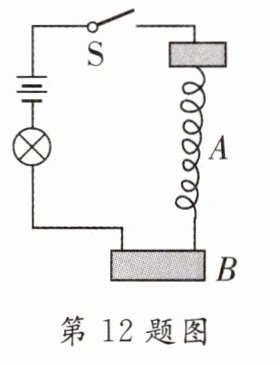

12. [2023·常德一模]如图所示，A 是一根锰铜丝制成的软质弹簧，B 是水银槽，槽内盛有水银，A 的上端通过接线柱与电源相连，A 的下端恰好与水银表面接触，开关 S 闭合后发生的现象是 （ ）

A. 弹簧伸长变大，灯持续发光
B. 弹簧缩短，灯熄灭
C. 弹簧上下振动，灯忽亮忽灭
D. 弹簧静止不动，灯持续发光

答案： C 解析：开关闭合后电路接通，灯泡发光，由锰铜丝构成的螺线管两磁极会互相吸引，弹簧会收缩而变短，变短后电路断路，灯泡熄灭，依此规律反复，弹簧上下振动，灯泡灯忽亮忽灭. 故选：C.

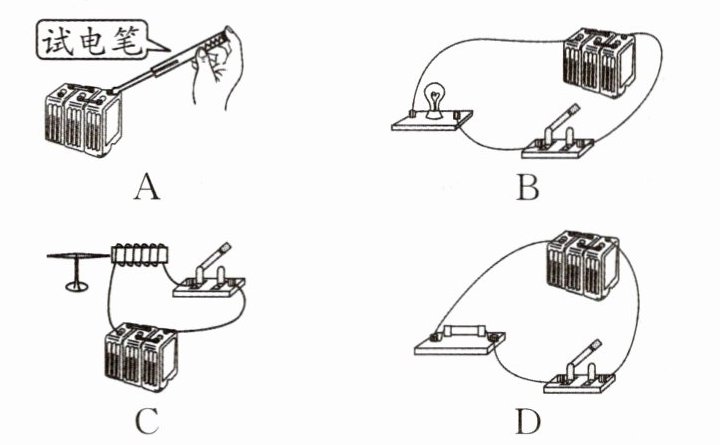

13. [2024·山西改编]小明从电动玩具上拆下一块电池. 为了确定该电池的正负极，他设计了以下四种方案，其中可行的是 （ ）

答案： C

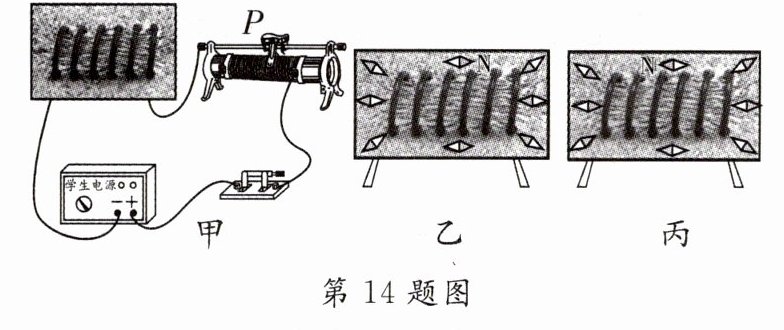

14. [2024·北京一模]小华同学利用如图甲所示的实验装置进行实验探究，其中小磁针指针偏转方向可以反映通电螺线管周围磁场方向. 闭合开关，螺线管周围的小磁针发生偏转，静止时如图乙所示；断开开关，将电源的正负极对调后，再闭合开关，小磁针静止时 N、S 极的指向也发生了对调，如图丙所示. 小华探究的问题是__________________________.

答案： 通电螺线管周围的磁场方向与电流方向有关吗？
