《2025年细解巧练九年级物理下册鲁科版54制》

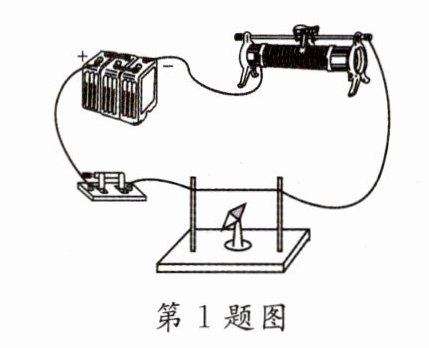

1. [2024·长沙模拟]如图所示是奥斯特实验的示意图，以下关于奥斯特实验的分析正确的是 （ ）

A. 通电导线周围磁场方向由小磁针的指向决定
B. 小磁针的指针发生偏转说明通电导线产生的磁场对小磁针有力的作用
C. 移去小磁针后的通电导线周围不存在磁场
D. 通电导线周围的磁场方向与电流方向无关

答案： B

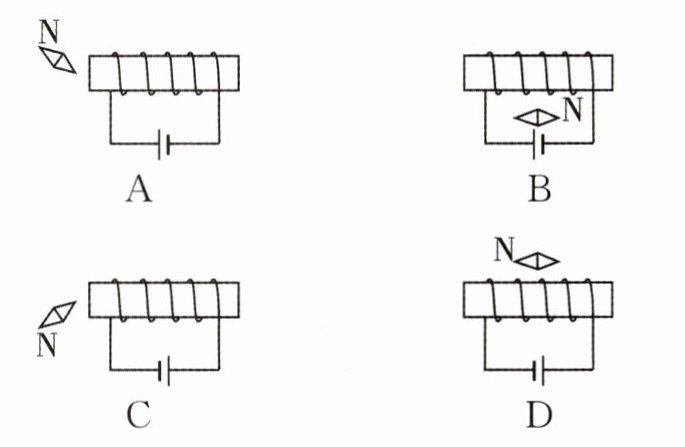

2. [2024·广州三模]如图所示能正确表示小磁针静止时 N 极指向的是 （ ）

答案： C

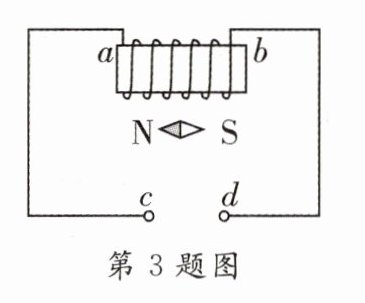

3. [2024·郓城一模]小磁针静止时的指向如图所示，由此可知 （ ）

A. a 端是通电螺线管的 N 极
B. d 端是电源正极
C. b 端是通电螺线管的 S 极
D. c 端是电源正极

答案： B

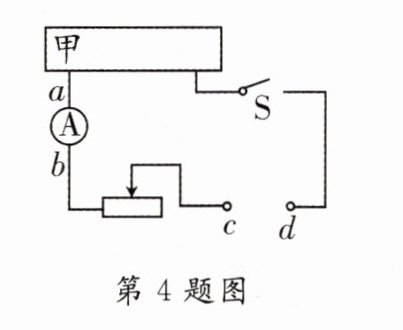

4. [2024·江西模拟]如图所示，a、b 分别为电流表两接线柱，c、d 分别为电源两极. 闭合开关后，小磁针静止时 N 极指向通电螺线管甲端，则以下判断正确的是 （ ）

A. 螺线管甲端为 N 极，另一端为 S 极
B. 螺线管的极性与电流环绕方向有关
C. 若 d 为正极，则 a 为“-”接线柱
D. 螺线管的极性跟电源正负极有关

答案： B

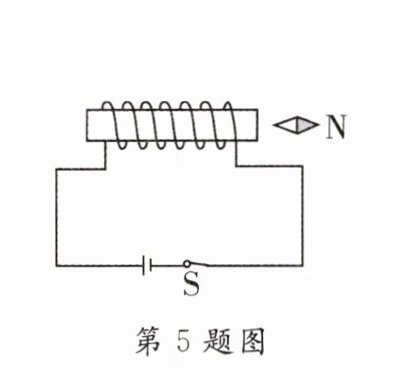

5. [2024·成都]如图所示是小李同学探究“通电螺线管的磁场方向”的实验示意图. 闭合开关，小磁针静止时 N 极的指向如图所示. 下列说法正确的是 （ ）

A. 根据小磁针指向可以判定，通电螺线管的右端为 S 极
B. 小磁针静止时 N 极所指方向就是该点的磁场方向
C. 将小磁针移到其他位置，N 极所指方向一定不变
D. 本实验可以得出：通电螺线管的磁极与电流方向无关

答案： B 解析：A. 小磁针的左端为 S 极，根据磁极间的相互作用可知，通电螺线管的右端为 N 极，故 A 错误；B. 小磁针的作用是指示通电螺线管周围的磁场方向，其静止时 N 极所指方向就是该点的磁场方向，故 B 正确；C. 由于通电螺线管周围的磁场方向可能相同也有可能不同，因此将小磁针移到其他位置，N 极所指方向不一定不变，故 C 错误；D. 实验中，当改变电路电流方向时，螺线管两端的极性改变，小磁针静止时 N 极的指向也会发生改变，可知，通电螺线管的磁极与电流方向有关，故 D 错误. 故选 B.

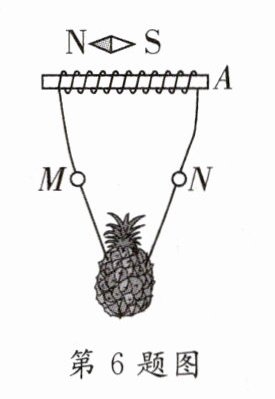

6. [2023·洪洞期末]科技小组的同学将不同金属丝插入菠萝中自制了水果电池，然后将一根导线在纸筒 A 上绕制成螺线管，导线两端接在水果电池两极上，螺线管产生的磁场使小磁针静止在如图所示状态. 下列判断正确的是 （ ）

A. 通电螺线管的左侧是 N 极
B. 水果电池 M 端为负极
C. 把小磁针取走，则通电螺线管周围的磁场消失
D. 改变电流方向，小磁针偏转方向不变

答案： B
