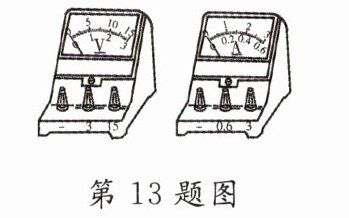

13. [2024·郓城一模]如图所示为物理实验室常见的电压表和电流表，它们都属于 “磁电式电表”，当电表中有电流通过时，它的指针就会发生偏转，指示对应的数值.根据所学电磁学知识，可以推测电表内除了导线和指针外，一定还有______________，依据的原理是____________________.

答案： 磁体和线圈@@通电导体在磁场中受力运动

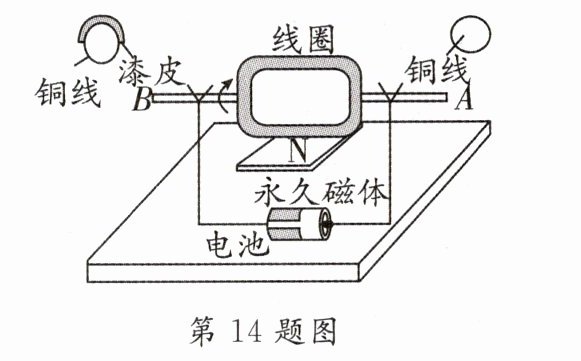

14. [2024·厦门一模]如图所示，这是自制简易电动机模型.

（1）绕制线圈的钢丝外表有漆皮，必须对线圈引出线的两端（搁置于铜质弯钩的部位）进行刮漆处理，其中一端的漆皮全部刮去，另一端的漆皮刮半周留半周.按这种方法刮漆的目的是使线圈能够____________________.
（2）如果整个制作没有问题，但接上电源后线圈不动，这时应做哪些尝试？（说出两点即可）①____________________；②____________________.
（3）通电后线圈能转动，如要改变转动方向，可采取的做法是①____________________；②____________________.
（4）如果还想改变线圈转动的快慢，应该怎么办？____________________.

答案： 持续转动@@将线圈拨转一定角度@@增大电源电压@@只改变电流方向@@只改变磁场方向@@改变电路中电流的大小

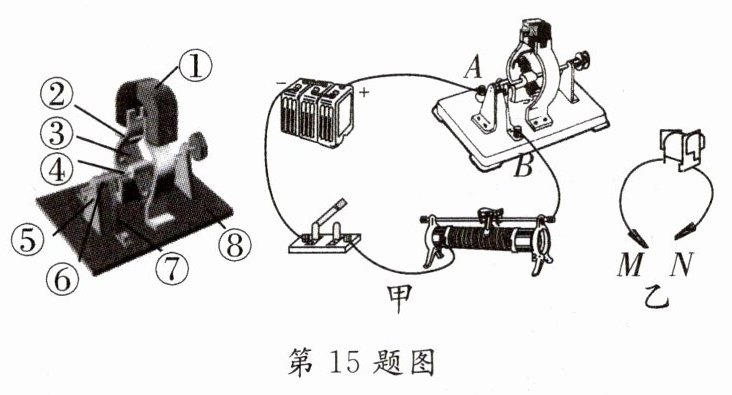

15. [2024·靖江一模]如图所示是直流电动机模型.

（1）直流电动机模型里的换向器在线圈________（填 “刚转到”“即将转到” 或 “刚转过”）平衡位置时，能自动改变线圈中的电流方向.
（2）小明将组装好的直流电动机模型、滑动变阻器、电源、开关串联起来，如图甲所示.若要电动机转速加快，小明应将滑动变阻器的滑片向________（填 “左” 或 “右”）端移动.
（3）接下来，小明把该直流电动机模型中的永磁铁换成图乙所示的电磁铁，并将电磁铁线圈的两个接线柱 $M$、$N$ 分别与电刷 $A$、$B$ 相连，使电磁铁线圈与电动机模型线圈并联后，合用一个电源.当对调接在电源正、负极上的导线时，电动机线圈转动的方向会不会改变？________，理由是______________________________.
（4）若这台电动机正常工作时，两端的电压为 $5\ V$，通过的电流为 $1\ A$，该电动机线圈的电阻为 $1\ \Omega$，通电 $10\ s$，这台电动机的效率为________.

答案： 刚转过@@左@@不会@@电流方向和磁场方向同时改变@@80.0%
