《2025年细解巧练九年级物理下册鲁科版54制》

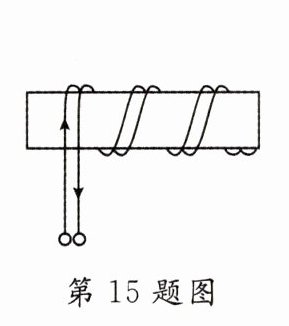

15. [2024·淮南模拟]在制造精密电阻时，常采用如图所示的双线绕法. 即把电阻丝从螺线管一端绕到另一端，再从另一端绕回来. 这样做可以________（填“增强”或“减弱”）电流的磁场的影响.

答案： 减弱

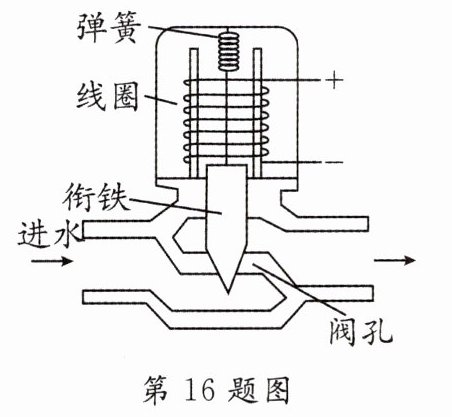

16. [2024·湖北]全自动洗衣机的进水阀门是由电磁铁控制的，其构造示意图如图所示. 当线圈通电后产生磁场，线圈上端为________极，对衔铁施加________（填方向）的力，使衔铁移动，阀孔打开，水流进洗衣机.

答案： S@@向上

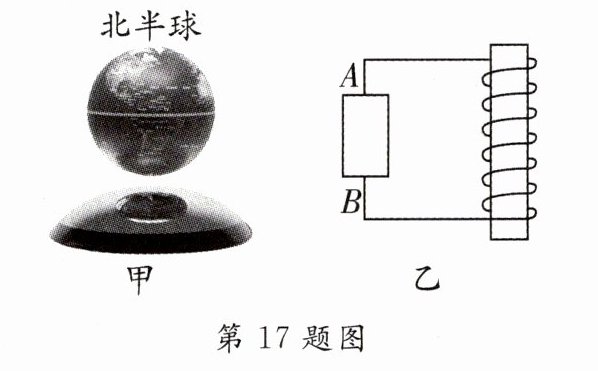

17. [2024·甘肃]如图甲所示为磁悬浮地球仪，悬浮时球体只能沿着“地轴”转动，它的“南”“北”指向与地球实际方位一致；地球仪中有一个磁铁，它的磁场与地磁场分布特点一致；环形底座内有一电磁铁，其电路原理如图乙所示. 地球仪工作时，球体悬浮于空气中，则图甲中球体上方是“地磁场”的________（填“N”或“S”）极，图乙中 A 端应连接电源的__________（填“正”或“负”）极.

答案： S@@负

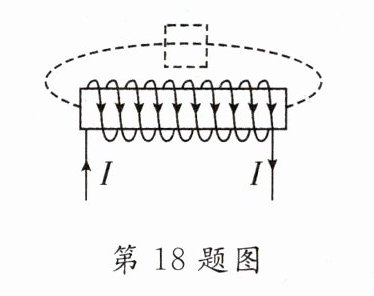

18. [2024·重庆]在虚线框中用箭头画出磁感线的方向.

答案：
如图所示： !解析：由图可知，电流从螺线管的左端流入，右端流出，由安培定则可知，螺线管的右端为 N 极，左端为 S 极，螺线管外部的磁感方向从 N 极到 S 极，通电螺线管周围磁感线的方向.

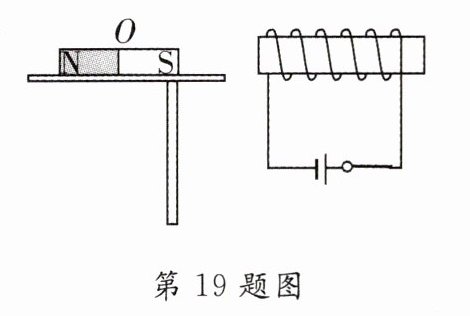

19. [2024·德州模拟]如图所示，一条形磁铁静置于水平桌面上，其右端放置一个螺线管. 闭合开关后，若磁铁仍然保持静止，请画出桌面对条形磁铁作用力的示意图（图中 O 点为重心）.

答案：
如图所示： !

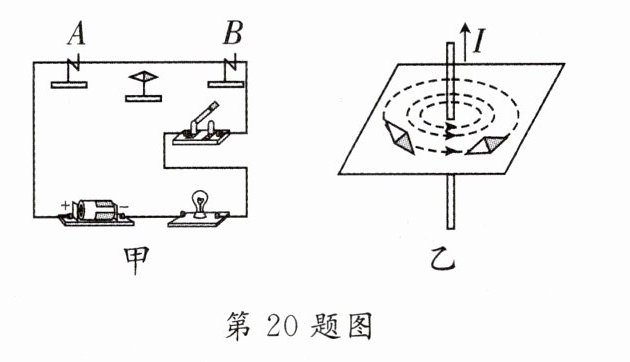

20. [2024·苏州模拟]如图甲所示，将一根直导线放在静止小磁针的正上方，并与小磁针平行. 接通电路后，观察到小磁针偏转.

（1）该实验说明通电导线周围存在________，这种现象称为电流的________效应.
（2）改变直导线中的电流方向，小磁针偏转方向也改变改变，这表明通电导线周围磁场方向与________方向有关.
（3）图甲中的直导线 AB 是________（填“南北”或“东西”）方向放置在小磁针上方的.
（4）通电直导线磁场磁场分布如图乙所示，它的磁感线是以电流为中心的一系列同心圆，越靠近圆心位置，磁场越________（填“强”或“弱”）.

答案： 磁场@@磁@@电流@@南北@@强
