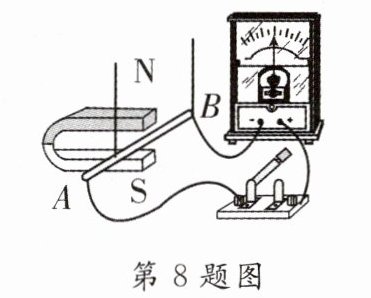

8. [2024·芜湖一模]如图所示是“探究导体在磁场中运动时产生感应电流的条件”的实验装置.

（1）闭合开关后，当导体AB沿 __________（填“上下”“左右”或“前后”）方向运动时导体中会产生感应电流.
（2）小红想到，若将此装置中灵敏电流计换成 ____________，还可进一步探究电动机的工作原理.

答案： 左右@@电源

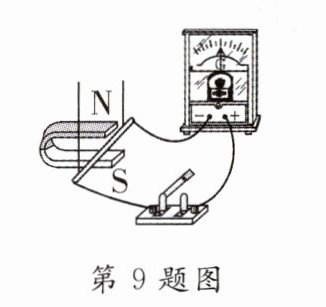

9. [2023·鄂州]物理小组的同学们利用如图所示的实验装置，探究导体在磁场中运动时产生感应电流的条件.

（1）磁铁不动，闭合开关，导体棒沿 ________（填“上下”“左右”或“前后”）方向运动时，灵敏电流计指针会发生偏转.
（2）断开开关，无论磁铁如何放置、导体棒怎样运动，灵敏电流计指针都不发生偏转. 由此得出结论：________电路的一部分导体在磁场中做切割磁感线运动时，电路中就产生感应电流.
（3）该实验在探究过程中，是将 ________能转化成电能，生活中的 ________（填“电动机”或“发电机”）是根据这一原理制成的.

答案： 左右@@闭合@@机械@@发电机

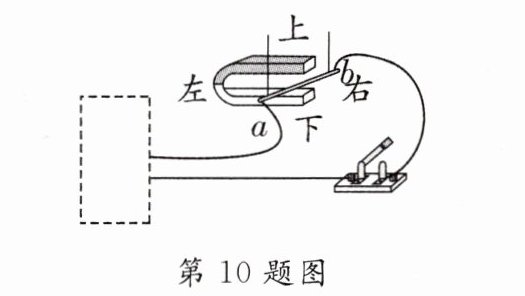

10. [2023·深圳模拟]如图所示，ab是放在U形磁铁中央的被两根细线悬挂的一段导体，ab两端连接着导线，下列说法正确的是 （ ）

①如果在虚线框中接入电源可以探究电磁感应现象
②如果在虚线框中接入电源可以探究磁场对电流的作用
③如果在虚线框中接入灵敏电流计可以探究电动机转动的原理
④如果在虚线框中接入灵敏电流计可以探究发电机的原理
A. ①③ B. ①④
C. ②③ D. ②④

答案： D

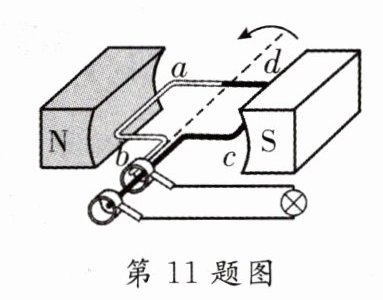

11. [2024·合肥一模]如图所示，发电机的线圈从水平位置开始转动，下列说法正确的是 （ ）

A. 线圈转到图示位置时不能产生感应电流
B. 线圈转到图示位置，cd边不受磁场力作用
C. 线圈从图示位置转过180°后ab边电流方向不变
D. 线圈从图示位置转过90°瞬间线圈中没有电流

答案： D
