《2024年基础训练大象出版社八年级物理上册人教版》

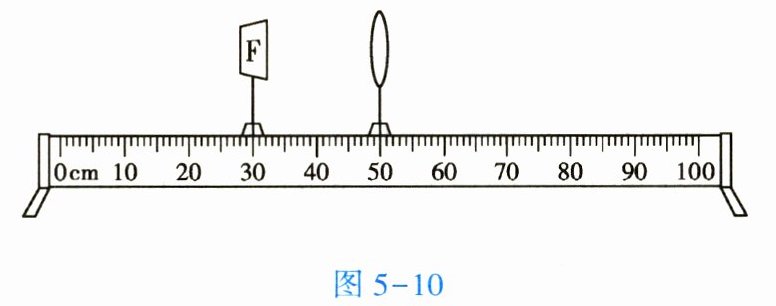

13.(双选)(2023・天津改编)在“探究凸透镜成像的规律”时,F 形光源和凸透镜的位置如图 5 - 10 所示,移动光屏可承接到清晰等大的像(图中未画出光屏)。若保持透镜位置不变,将 F 形光源调至 20 cm 刻度处时,下列判断错误的是【 】

A.该透镜的焦距是 10 cm
B.移动光屏可承接到清晰放大的像
C.像的位置在 60～70 cm 刻度之间
D.投影仪应用了该次实验的成像规律

答案： BD

14.(双选)小华在“探究凸透镜成像的规律”实验时,将 F 形光源放在距凸透镜 32 cm 处,在透镜另一侧距透镜 18 cm 处的光屏上得到清晰的像,则【 】

A.光屏上所成的是倒立、放大的实像
B.光屏上所成的是倒立、缩小的实像
C.该透镜的焦距$f$一定满足 $9\ cm ＜ f ＜ 16\ cm$
D.该透镜的焦距$f$一定满足 $18\ cm ＜ f ＜ 32\ cm$

答案： BC

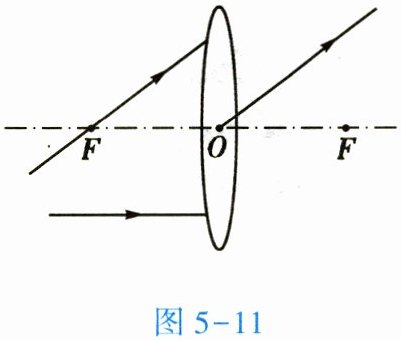

15.(2023・烟台)光通过透镜会发生折射,请将图 5 - 11 中的入射光线或折射光线补画完整。

答案：
