《2024年基础训练大象出版社八年级物理上册人教版》

5. 如图 5 - 3,小明将 F 形光源放在凸透镜($f = 10\ cm$)前 18 cm 处,光屏上得到倒立、______(填“放大”或“缩小”)的清晰实像,然后他在 F 形光源和凸透镜之间放置了一个远视眼镜片,观察到光屏上的像(图中未画出)变模糊了。若想在光屏上重新得到清晰的像,他可将光屏______(填“靠近”或“远离”)凸透镜。

答案： 放
大
靠近

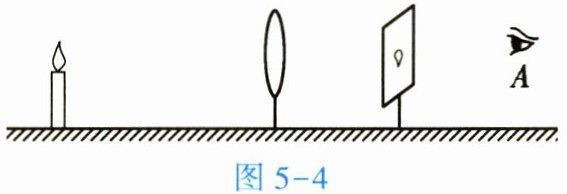

6. 如图 5 - 4 所示,在“探究凸透镜成像规律”的实验中,我们通过光屏能看到倒立的实像,如果没有光屏,该实像______(填“能”或“不能”)看到,原因是______。

答案： 能
光在实像处会聚后继续传
播，进入人的眼睛

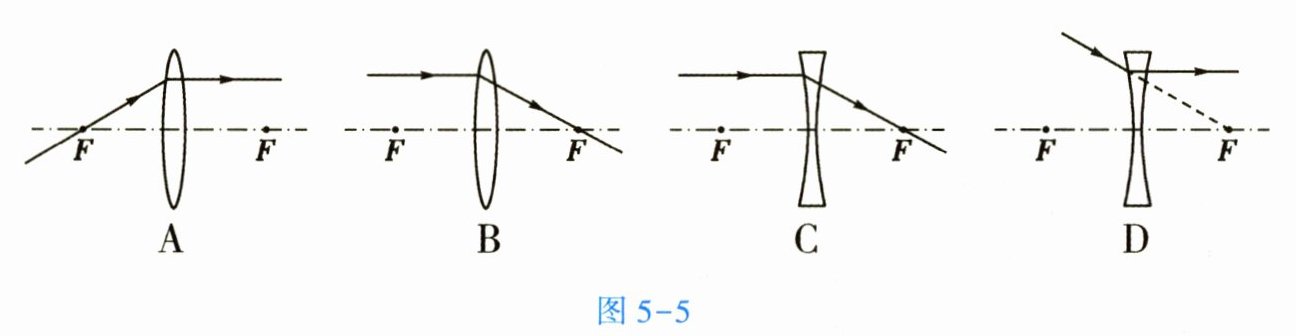

7. 图 5 - 5 是小明同学画的一条通过凸透镜或凹透镜后折射的光线光路图,其中错误的是【 】

答案： C

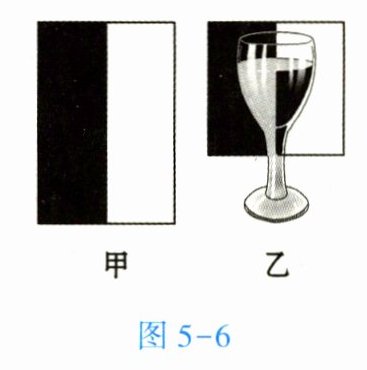

8. 将如图 5 - 6 甲所示的黑白卡片放在一只未装满水的薄高脚玻璃杯后面,在高脚杯前方观察到的现象如图 5 - 6 乙所示,此时装水部分的高脚杯和杯内水的组合相当于一个【 】

A.凸透镜
B.凹透镜
C.凸面镜
D.凹面镜

答案： A
