20. 在做“探究凸透镜成像规律”的实验中,小华同学先把凸透镜固定起来,然后把点燃的蜡烛和光屏分别放置在透镜的两侧,但他无论怎样左右移动光屏,都不能在光屏上呈现出烛焰的像。请你分析其中的原因。(请写出两个)
(1)______；
(2)______。

答案： 烛焰到凸透镜的距离小于一倍焦距
烛焰刚好位于焦点处

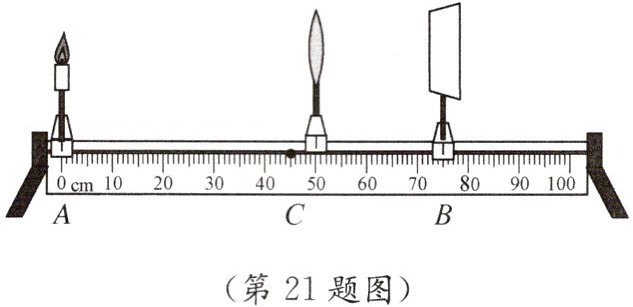

21. 在探究凸透镜成像规律的实验中,将蜡烛、焦距等于 10 cm 的凸透镜、光屏放在光具座上,凸透镜置于 50 cm 刻度线处,如图所示,使烛焰和光屏的中心处于凸透镜的主光轴上。

(1)将蜡烛放在 A 点、光屏放在 B 点,为了找到清晰的像,应将光屏向______(选填“左”或“右”)移动。

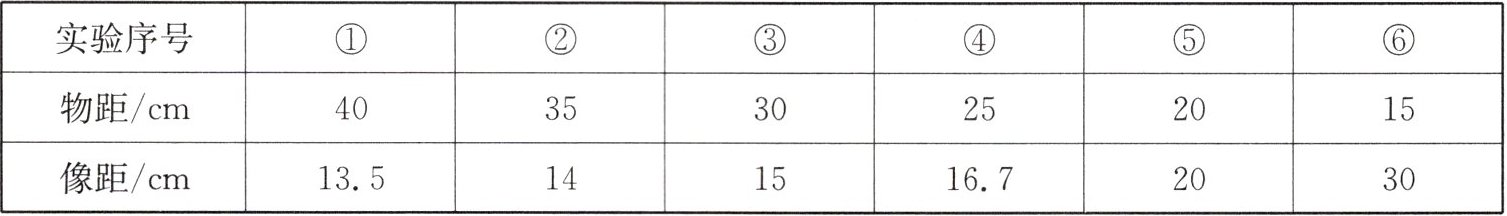

(2)依次改变蜡烛的位置,移动光屏,直到找到清晰的像。记录的数据如下表。
|实验序号|①|②|③|④|⑤|⑥|
|物距/cm|40|35|30|25|20|15|
|像距/cm|13.5|14|15|16.7|20|30|

① 在①～④次实验中,所成的像为倒立、______的实像。
② 第⑥次成的像比第⑤次的______(选填“大”或“小”)。
(3)将蜡烛放在 C 点,观察到烛焰正立、放大的虚像后,若希望看到更大的虚像,应将蜡烛向______(选填“左”或“右”)移动。

答案：
左
缩小
大
左

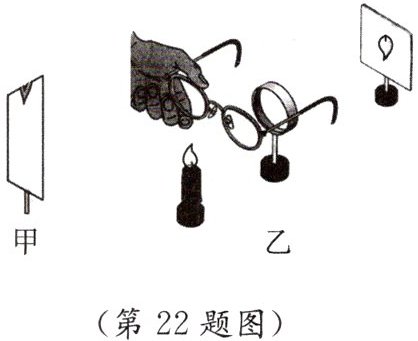

22. 在探究凸透镜成像规律的实验中：
(1)如图甲所示,要使像能够成在光屏的中央,应将凸透镜向______(选填“上”或“下”)调整。
(2)若凸透镜的焦距是 10 cm,当烛焰距凸透镜 15 cm 时,能成倒立、______的实像。当烛焰向左(远离透镜)移动后,要在光屏上成清晰的像,需将光屏向______(选填“左”或“右”)移。
(3)在上一步实验获得清晰的像后,小明取了一副近视眼镜放在凸透镜前,如图乙所示,要使光屏上还能成清晰的像,可将蜡烛向______(选填“左”或“右”)移。

答案： 下
放大
左
左
