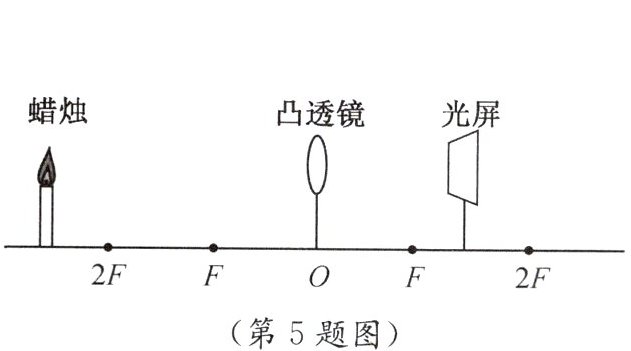

5. 在探究凸透镜成像规律实验中,当蜡烛、凸透镜、光屏的位置如图所示时,光屏上得到了清晰的像,由此可以判断( )

A.得到的像是正立、缩小的实像
B.得到的像是倒立、放大的实像
C.把蜡烛向左移动,调整光屏的位置,得到的清晰像变小
D.把蜡烛向右移动少许,要再次得到清晰的像,应向左移动光屏

答案： C

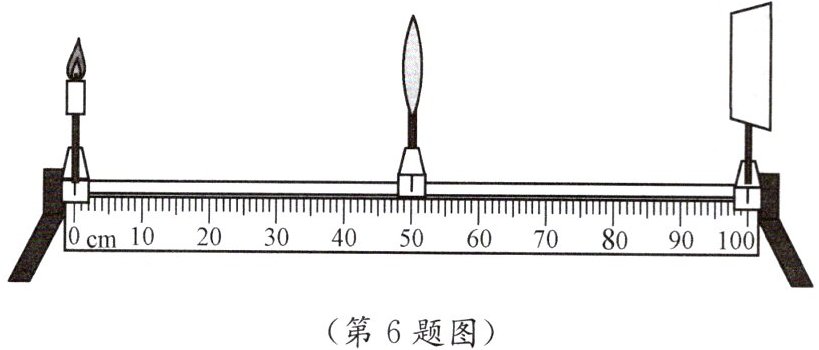

6. 小丽同学用焦距为 10 cm 的凸透镜探究凸透镜成像规律,如图所示。在实验过程中,保持凸透镜的位置不变。请根据所学知识回答下列问题。
(1)实验前,应首先调节蜡烛的焰心、______、光屏的中心在凸透镜的主光轴上。
(2)改变蜡烛的位置,使其位于 20 cm 刻度线处,再移动光屏,可以得到倒立、______(选填“放大”“缩小”或“等大”)的实像。
(3)在步骤(2)的基础上,将蜡烛和光屏互换位置,此时烛焰在光屏上成______(选填“倒立”或“正立”)的实像。
(4)改变蜡烛的位置,使其位于 56 cm 刻度线处,小丽从透镜的左侧通过透镜可以看到烛焰正立的像。这与______镜的成像规律一致。

答案： 透镜光心
缩小
倒立
放大
