《2024年伴你学八年级物理上册苏科版》

一、活动回顾,提出问题
通过活动3.5,我们看到了凸透镜能成哪些不同的像？凸透镜成各种不同的像时,物距、焦距和像距间应满足什么条件呢？凸透镜成像的情况与什么有关呢？

答案：

二、探究凸透镜成像规律
1. 阅读课本“信息快递”,了解物距和像距的定义,并能区分虚像和实像。
物距$(u)$：______。
像距$(v)$：______。
实像或虚像：______。
2. 组装与调节：
① 实验用凸透镜的焦距$f= $______
② 为使像呈现在光屏中央,调节方法是______
3. 实验与收集证据。
(1)点燃蜡烛,使之远离凸透镜,调整光屏位置,直到光屏上出现清晰的像,测量物距和像距并记录成像的情况。
(2)逐次减小物距,重复上述操作并记录,直至光屏上无法呈现清晰的像。
(3)当物距小到一定程度时,就不能从光屏上观察到像,此时物距是多大？回顾用放大镜观察邮票的情景,移开光屏,通过凸透镜观察,你看到了什么现象？
| 实验序号 | 物距$u/cm$ | 像距$v/cm$ | 像的性质 |
| | | | 正立或倒立 | 放大或缩小 | 实像或虚像 |
| ① | | | | | |
| ② | | | | | |
| ③ | | | | | |
| ④ | | | | | |
| ⑤ | | | | | |
| ⑥ | | | | | |
(4)在逐次减小物距的过程中,像的大小如何变化？是否存在像与物大小相等的情况？若有,此时物距、像距、焦距有什么关系？
4. 交流与小结
(1)实验前要对蜡烛、光屏和凸透镜进行调整。调整后,它们三者的位置要达到什么要求？

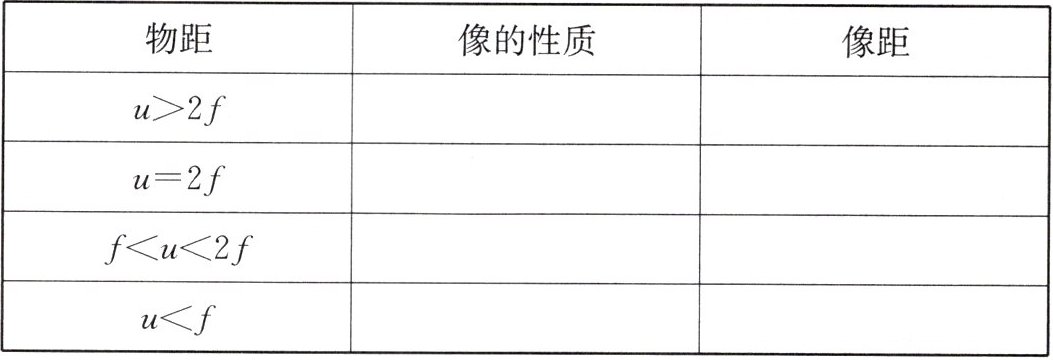

(2)总结凸透镜成像的规律
| 物距 | 像的性质 | 像距 |
| $u＞2f$ | | |
| $u= 2f$ | | |
| $f＜u＜2f$ | | |
| $u＜f$ | | |

(3)实验中,人眼可以看到实像,能看到虚像吗？我们怎样区分实像和虚像？
(4)除了可利用太阳光测凸透镜焦距,还能根据成像情况测凸透镜焦距吗？如何测？

答案： 物体到凸透镜的距离
像到凸透镜的距离
实像能成在光屏上，虚像不能
10
点燃蜡烛，调节位置，使像成在光屏中央







像逐渐变大；存在；​u=v=2f​
在同一高度
倒立、缩小的实像
​f<v<2f​
倒立、等大的实像
​v=2f​
倒立、放大的实像
​v>2f​
正立、放大的虚像
​v>u​
能；实像可以成在光屏上，虚像不能
能；成倒立、等大的像时，物距=像距=焦距×2
