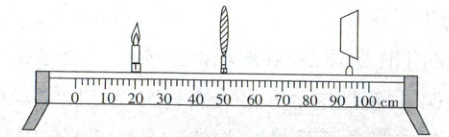

18. 在“探究凸透镜成像的规律”的实验中,当烛焰、凸透镜、光屏位于如图所示的位置时,烛焰在光屏上呈现一个清晰放大的像。要使烛焰在光屏上呈现一个清晰缩小的像,调节的方法是 (A)


A.透镜不动,蜡烛远离透镜移动,光屏靠近透镜移动
B.透镜不动,蜡烛远离透镜移动,光屏远离透镜移动
C.透镜不动,蜡烛靠近透镜移动,光屏远离透镜移动
D.透镜不动,蜡烛靠近透镜移动,光屏靠近透镜移动

答案： 18.A

19. 将一平面镜斜放在装有水的水槽中,有一束光线垂直射向水面,如图所示。请画出这束光线在水中行进最后射出水面的光路图。

答案：
19.解:如图所示:

20. 如图是一条小鱼准备跃出水面捕捉蜻蜓的场景,请在图中画出小鱼看见蜻蜓的光路图。

答案：
20.解:如图所示:

21. 如图所示,请画出从光源S发出的三条光线经透镜折射后的传播方向。

答案：
21.解:如图所示:

22. 用“易拉罐”做小孔成像实验,实验装置如图甲所示。

(1)请在图甲中的半透明纸上画出蜡烛AB的像A'B'。

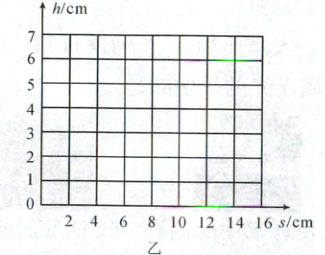

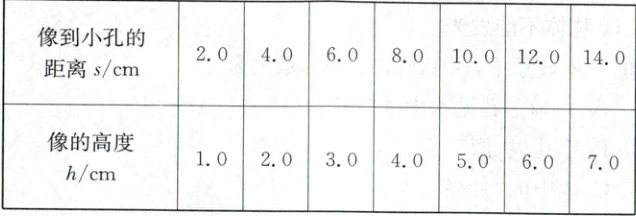

(2)该同学发现蜡烛和小孔的位置固定后,像离小孔越远,像就越大,他测出了不同距离时的像的高度(见下表)。请根据表中的数据,在图乙中的坐标中画出h与s的关系图像。


(3)由图像可知,h与s的关系是h与s成正比。

答案：
22.解:
(1)如图所示(必须画出AB两点通过小孔的光线)

(2)如图所示

(3)h与s成正比
