5. (20分)某实验小组做“探究凸透镜成像规律”的实验。

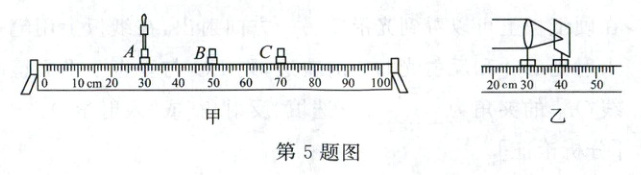

(1)实验时,首先在光具座上放置实验器材,若图甲中光具座A处放置蜡烛,则C处应放置光屏(选填“凸透镜”或“光屏”)。
(2)实验前老师让同学们将实验室的窗帘拉上后进行实验,据此小组同学讨论后认为实验应在光线较暗的环境中进行更便于观察。
(3)器材位置正确放置后,点燃蜡烛,为了使烛焰的像成在光屏中央,应使烛焰、凸透镜和光屏的中心大致在同一高度。
(4)为了测量凸透镜的焦距,小组同学进行如下测量:将一束平行于主光轴的光线射向凸透镜后,在光屏上形成一个最小、最亮的光斑,用刻度尺测量光斑到凸透镜光心的距离,结果如图乙所示,则该凸透镜的焦距为10.0cm。

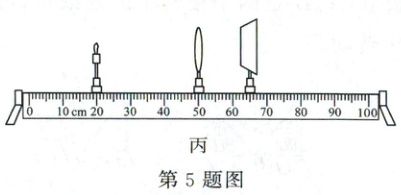

(5)测量焦距后,小组同学开始进行实验,当各元件位置如图丙所示时,光屏上成清晰的像。

①此时物距是30.0cm,光屏上得到一个清晰的倒立、缩小(选填“放大”或“缩小”)的实像,生活中照相机(选填“照相机”“投影仪”或“放大镜”)就是利用这一成像原理制成的。
②若将蜡烛与光屏的位置互换,光屏上能(选填“能”或“不能”)看到清晰的像,原因是光路是可逆的,此时成像情况符合投影仪(选填“照相机”“投影仪”或“放大镜”)的原理。(6分)
(6)若将图丙中的蜡烛移动到30.0cm刻度线处,移动光屏到70.0cm刻度线处时,在光屏上可成烛焰倒立、等大的实像。
(7)实验过程中小明不小心用指尖触摸到了凸透镜,这时光屏上的像变暗(选填“变暗”“无变化”或“变残缺”)。(2分)
(8)同组的小华在图丙的基础上,改用焦距为20.0cm的凸透镜继续进行实验,要在光屏上成清晰的像,光屏应向右(选填“左”或“右”)移动,所成像的大小变大(选填“变大”或“变小”)。

答案：
(1)光屏
(2)暗
(3)同一高度
(4)最小、最亮 10.0
(5)①30.0 缩小 照相机
②能 光路是可逆的 投影仪
(6)70.0 等大
(7)变暗
(8)右 变大
