《2025年同步练习册分层卷八年级物理上册鲁科版》

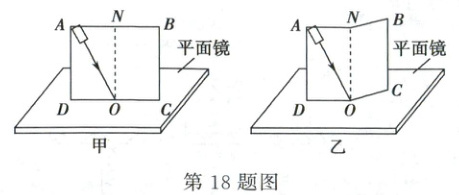

18. (10 分)“探究光的反射定律”的实验装置如图甲所示,平面镜放在水平桌面上,标有刻度(图中未画出)的白色纸板 $ABCD$ 能绕垂直于 $CD$ 的 $ON$ 轴翻转,在纸板上安装一支可在纸板平面内自由移动的激光笔。

(1)实验前,应将纸板竖直(或垂直)放置在平面镜上；移动激光笔,使入射光束绕入射点 $O$ 沿逆时针方向转动,可观察到反射光束沿顺时针方向转动。
(2)移动激光笔,使入射角为 $45^{\circ}$,测得反射角也为 $45^{\circ}$,由此就得出“光反射时,反射角等于入射角”的结论,你认为有何不妥之处？一次实验得出的实验结论具有偶然性。
(3)如图乙所示,将纸板右半部分绕 $ON$ 向后翻转任意角度,发现纸板上均无反射光束呈现,此现象说明了反射光线、法线、入射光线在同一平面内。
(4)在图甲中,若将纸板(连同激光笔)绕 $CD$ 向后倾斜,此时反射光束C。
A. 仍在纸板上呈现 B. 被纸板挡住 C. 在纸板前方

答案：
(1)竖直(或垂直)　顺　　
(2)一次实验得出的实验结论具有偶然性　　
(3)反射光线、法线、入射光线在同一平面内　　
(4)C

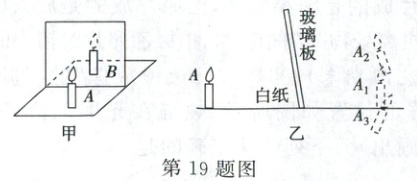

19. (10 分)如图甲所示是“探究平面镜成像特点”的实验装置图。

(1)实验时,不使用平面镜而使用透明薄玻璃板,这样不仅能观察到蜡烛的像,也便于______。
(2)在竖立的玻璃板前点燃蜡烛 $A$,可以看到蜡烛 $A$ 在玻璃板后面的像,取一支与蜡烛 $A$ 外形相同但不点燃的蜡烛 $B$ 在玻璃板后面移动,直到看上去它跟蜡烛 $A$ 的像完全重合。在比较像与物的大小关系时,蜡烛 $B$ 替代的是______(选填“蜡烛 $A$ 的像”或“蜡烛 $B$ 的像”),看到蜡烛 $A$ 的像是由光的______(选填“反射”或“折射”)形成的。
(3)移去蜡烛 $B$,在其原来的位置上放置一块光屏,光屏上______(选填“能”或“不能”)呈现蜡烛 $A$ 的像。
(4)实验过程中如果玻璃板没有与纸面垂直,而是如图乙所示倾斜着,则蜡烛 $A$ 的像应是图中的______(选填“$A_1$”“$A_2$”或“$A_3$”)。

答案：
(1)确定蜡烛像的位置　　
(2)蜡烛A的像　反射　　
(3)不能　　
(4)A₂
