《2025年新课程新教材导航学八年级物理上册北师大版》

15. 一束光从空气中以跟水平面成$ 45° $角的方向射到平静的水面上，发生反射时，反射角等于$ 45° $；发生折射时，折射角小于$ 45° $，折射光传播的速度小于$ 3× 10^8 m/s $。(均填“大于”、“小于”或“等于”)

答案： 15.等于　小于　小于

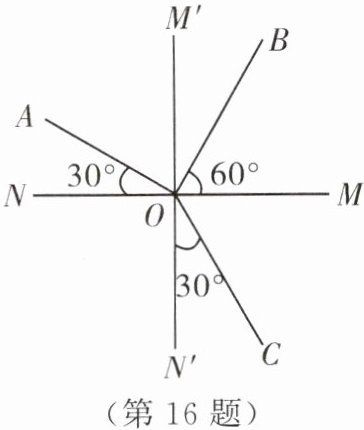

16. 如图所示的是光在空气和玻璃两种介质中传播的路线，据图分析：折射角大小是30°，空气在界面的右(填“上”、“下”、“左”或“右”)侧。

答案： 16.30°　右

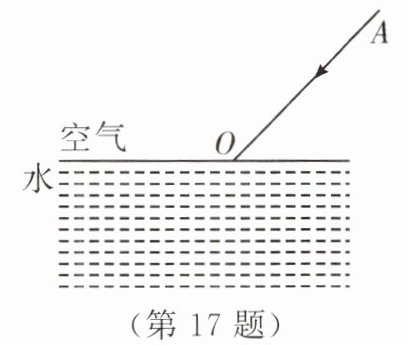

17. 如图所示，$ AO $是从空气斜射向水面的一条光线，请作出折射光线（大致方向）。

答案：
17.
　　　　

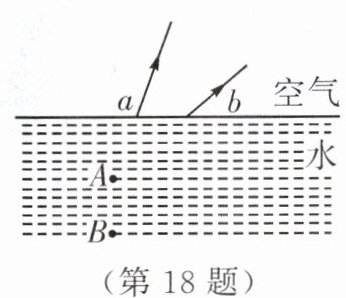

18. 如图所示，$ a $、$ b $是水中的物体发出的光经水面折射后的两条光线，用点$ A $、$ B $分别表示该物点(或在水面上方观察到的像点)和在水面上方观察到的像点(或物点)。
(1)其中点$ A $表示像点。
(2)完成该成像光路图。

答案：
18.
(1)像点　　　
(2)如图
　　　　　

19. 小伟组装了如图所示的实验装置来探究“光从水斜射入空气中的规律”。

(1)实验中，向装置中喷烟雾是为了显示光传播的径迹。
(2)由图中实验现象可知，在光的反射(折射)现象中，反射(折射)光线和入射光线位于法线的两侧。

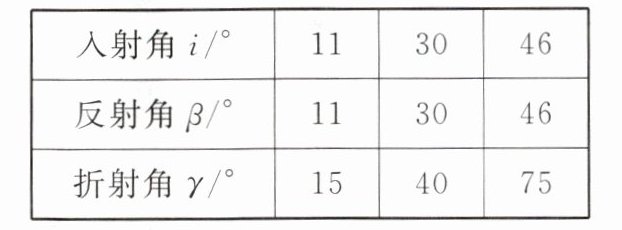

(3)改变入射角的大小，用量角器测得反射角和折射角的大小，实验部分数据如上表所示。分析实验数据可知：①在光的折射现象中，光从水斜射入空气中，入射角与折射角的大小关系是折射角大于入射角；②光从水斜射入空气中时，折射角随入射角的增大而增大。

答案： 19.
(1)径迹　
(2)两侧　
(3)①折射角大于入射角　②增大
