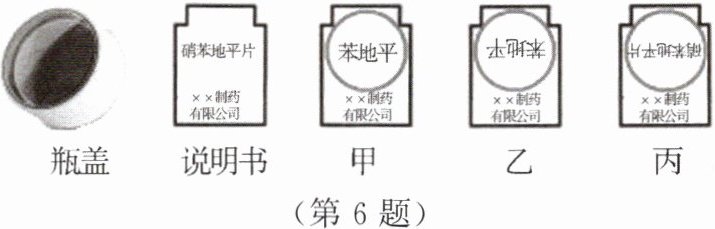

6. 有一种药瓶的瓶盖为凸透镜，可以用来查看说明书。调整瓶盖与说明书之间的距离，观察到的情形如图甲、乙、丙所示。关于瓶盖与说明书之间的距离，下列判断正确的是(C)

A.图丙最小，图甲最大
B.图丙最小，图乙最大
C.图甲最小，图丙最大
D.图乙最小，图丙最大

答案： 6.C

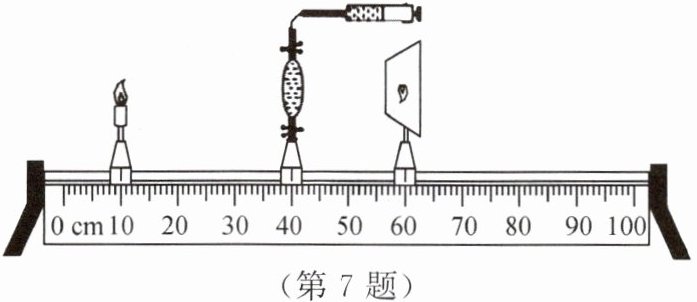

7. (多选)默默同学用自制的水凸透镜来探究凸透镜成像的规律，在光屏上得到了清晰的像，如图所示。关于下列现象的分析正确的是(AC)

A.在蜡烛和光屏位置都不变的情况下，将水凸透镜向左移适当距离可以得到倒立、放大的实像
B.用注射器向水凸透镜中注入少许水，光屏上原来清晰的像变模糊，要再次得到清晰的像，应将光屏远离水凸透镜
C.从图示情景可知，该水凸透镜的焦距可能为12cm
D.若用一张纸遮住水凸透镜的上半部分，会发现光屏上的像缺失了下半部分

答案： 7.AC

8. 检修工人在查看线路密集的电路板时，为了看清线路的连接情况，常透过一个较大的透镜进行观察，这个透镜是凸(填“凸”或“凹”)透镜，工人看到的是放大的虚(填“实”或“虚”)像，电路板到透镜的距离应小于焦距。检修时还用到了照明灯，这是为了照亮电路板(填“透镜”或“电路板”)。

答案： 8.凸 虚 小于焦距 电路板

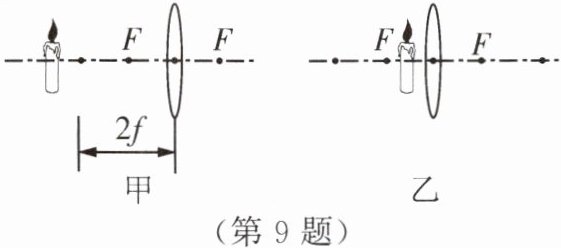

9. 如图所示，甲是照相机的成像原理图，乙是放大镜的成像原理图。(均填“照相机”、“投影仪”或“放大镜”)

答案： 9.照相机 放大镜
