《2025年新课程新教材导航学八年级物理上册北师大版》

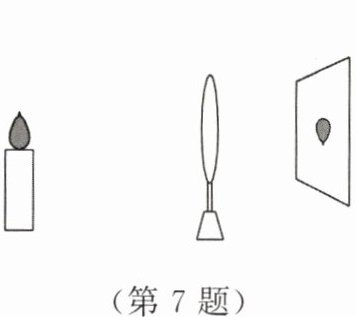

7. 艾力同学在做“探究凸透镜成像的规律”实验，当他把蜡烛移到距离透镜 34 cm 处时，在光屏上观察到如图所示的像，则该凸透镜的焦距可能是(A)

A.10 cm
B.20 cm
C.30 cm
D.40 cm

答案： 7.A

8. 小京通过焦距为 5 cm 的凸透镜看到了提示牌上“关灯”两字放大的像，如图所示。下列说法正确的是(C)

A.“关灯”两字放大的像是实像
B.提示牌上“关灯”两字在凸透镜的焦点上
C.提示牌上“关灯”两字到凸透镜的距离小于 5 cm
D.提示牌上“关灯”两字到凸透镜的距离大于 10 cm

答案： 8.C

9. 某同学在“探究凸透镜成像的规律”实验中，发现当物距分别为 20 cm、15 cm、5 cm 时，各得到缩小的实像、放大的实像、放大的虚像，则该凸透镜的焦距可能是(D)

A.10 cm
B.7.5 cm
C.4 cm
D.9 cm

答案： 9.D

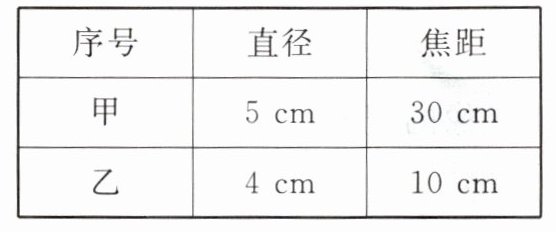

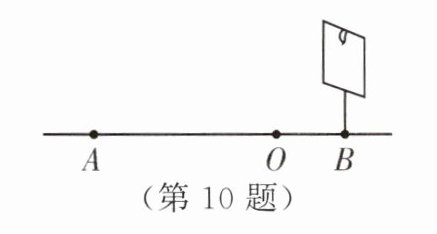

10. 在“探究凸透镜成像的规律”实验中，实验桌上有两个凸透镜，它们的规格如下表所示，若光具座上标尺的刻度范围是 0～90 cm，则实验中选用乙(填“甲”或“乙”)凸透镜较好。选好透镜后，依次将点燃的蜡烛、凸透镜、光屏放在光具座上的 A、O、B 位置，在光屏上得到清晰的烛焰像，如图所示(蜡烛、凸透镜未画出)。

(1)为了使烛焰的像清晰地成在光屏的中央，应将凸透镜向下(填“上”或“下”)调节，此时所成的像是倒立、缩小的实像。
(2)调节烛焰中心、凸透镜中心、光屏中心在同一高度，将蜡烛向远离凸透镜的方向移动一段距离，调整光屏位置得到一个清晰的像，这个像与原来的像相比将变小(填“变大”、“变小”或“不变”)。

答案： 10.乙
(1)下 缩小
(2)变小
