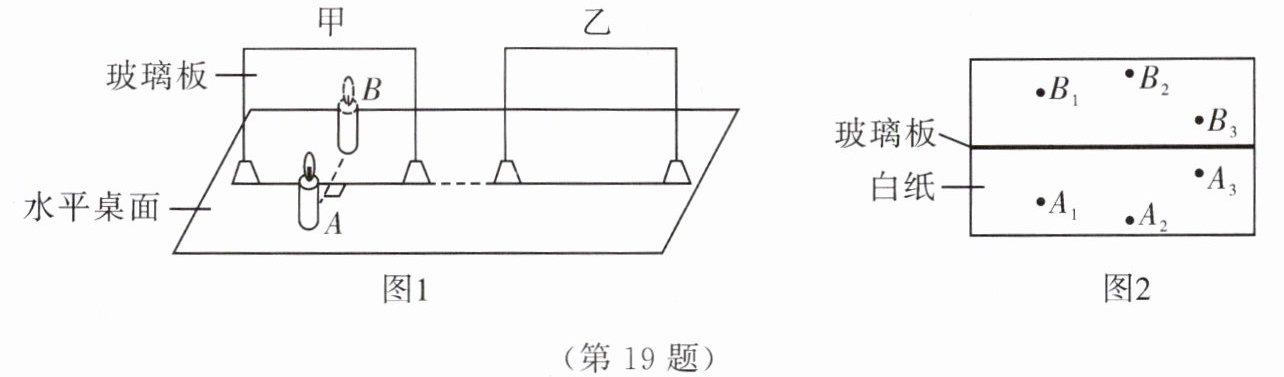

19. 五代时期名士谭峭所著的《化书》中记载了照镜子时“影与形无异”的现象。关于平面镜成像的特点,小明用图 1 所示装置进行了探究。
(1) 小明把一支点燃的蜡烛 A 放在玻璃板的前面,再拿一支外形与 A 完全相同但未点燃的蜡烛置于玻璃板后面,调节它的位置,直到透过玻璃板从不同角度观察它跟蜡烛 A 的像都完全重合,说明平面镜所成的像与物大小相等,证实了“影与形无异”。
(2) 如图 2 所示,改变蜡烛 A 的位置,进行了三次实验。小明采用数学中验证“轴对称”的方法,把白纸沿着玻璃板的位置对折,观察到像与物的对应点完全重合,因此像与物到镜面的距离相等。
(3) 在玻璃板后面像的位置放一个光屏,小明不透过(填“透过”或“不透过”)玻璃板观察发现光屏上没有像,从而判断平面镜所成的像是虚像。
(4) 如图 1 所示,仅将玻璃板由图中甲的位置水平向右平移至乙的位置时,蜡烛 A 的成像情况是A(填字母)。
A. 仍在 B 处
B. 在 B 处右侧
C. 蜡烛 A 无法通过玻璃板成像

答案： 19.
(1)平面镜所成的像与物大小相等
(2)相等　
(3)不透过　平面镜所成的像是虚像　
(4)A
