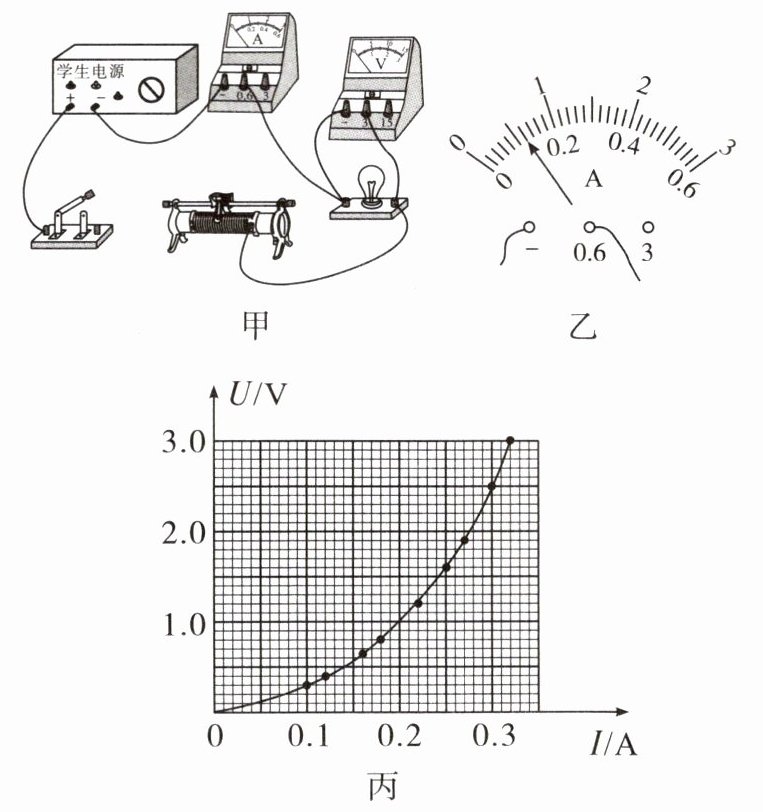

★★21. 某小组想测量标有“2.5 V 0.3 A”字样的小灯泡在不同工作状态下的电阻,他连接如图甲所示的部分实验电路,电源电压不变。

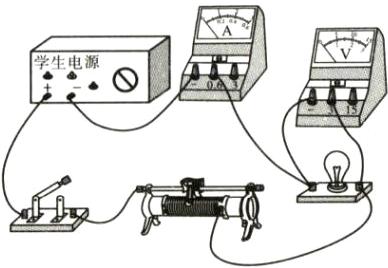

(1) 请用笔画线代替导线将图甲中的实物电路连接完整。
(2) 移动滑动变阻器的滑片至最______端,闭合开关,使电路中的电流在开始测量时最小。向另一端移动滑片,观察到小灯泡在电压达到 0.42 V 时开始发光,此时电流表示数如图乙所示,为______A。
(3) 根据实验数据绘制 U - I 图像如图丙所示,小灯泡未发光时电阻可能为______。(填序号)
A. 0 Ω
B. 3.1 Ω
C. 3.5 Ω
D. 8.3 Ω
(4) 随着电流增大,滑动变阻器两端的电压______,小灯泡的电阻______,整个电路中的电阻______。(均选填“增大”“减小”或“不变”)

答案：

(1)如图所示

(2)左 0.12
(3)B
(4)减小 增大 减小

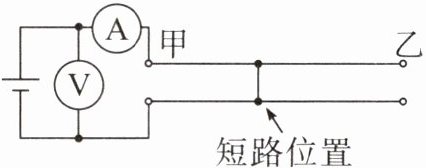

★22. 在相距 10 km 的甲、乙两地之间有两条输电线,已知每 1 m 输电线的电阻是 0.01 Ω。现输电线在某处发生短路,为确定短路位置,检修员利用电压表、电流表和电源接成如图所示的电路进行检测,当电压表的示数为 2.0 V 时,电流表示数为 25 mA,则甲地到短路位置的输电线的电阻是多少？短路位置距离甲地多远？(其余部分电阻忽略不计)

答案： 40 Ω 4 km
