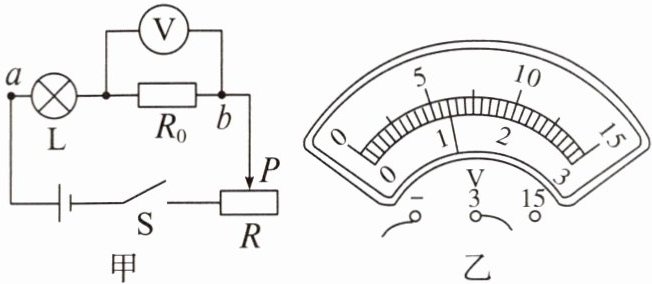

6. 如图甲所示是小东探究“串联电路中电压的关系”的实验电路图。请回答下列问题。

(1) 请你帮助小东完成以下实验步骤：
① 按图甲所示电路图接好电路,闭合开关前,滑片 $ P $ 应置于最______(选填“左”或“右”)端；
② 闭合开关,滑片 $ P $ 移到适当位置,用电压表测出定值电阻 $ R_0 $ 两端的电压 $ U_1 $；
③ ______；
④ 保持滑片 $ P $ 位置不动,用电压表测出 $ a $、$ b $ 两点之间的电压 $ U $；
⑤ 改变滑片 $ P $ 的位置,重复步骤 ② ③ ④ 两次。
(2) 小东测电阻 $ R_0 $ 两端的电压,电压表示数如图乙所示,则此时 $ R_0 $ 两端的电压为______ $ V $。
(3) 另一小组按图甲所示电路图接好实物电路后,闭合开关 $ S $,发现无论怎样移动滑片 $ P $,灯泡都不亮,但电压表有示数。经检查,除灯泡 $ L $ 和定值电阻 $ R_0 $ 外,其余元件都完好,则电路中存在的故障可能是______。为进一步确定故障,应进行的操作是______。

答案： 6.
(1)①右 ③保持滑片P不动,用电压表测出灯泡L两端的电压$U_{2}$
(2)1.2
(3)灯泡L短路或$R_{0}$断路 将电压表接在滑动变阻器R两端,并观察电压表有无示数
