《2025年资源与评价黑龙江教育出版社九年级物理上册教科版H专版》

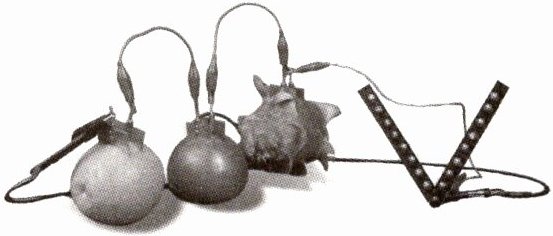

★★9. 如图所示是使用水果电池为LED灯供电时,下列有关说法正确的是( )


A.水果电池给LED灯供电时,水果相当于用电器
B.水果电池串联的个数越多,LED灯就越亮
C.LED灯的核心元件是由超导材料制成的
D.LED灯在发光时,金属导线中的正、负电荷都发生了定向移动

答案： B

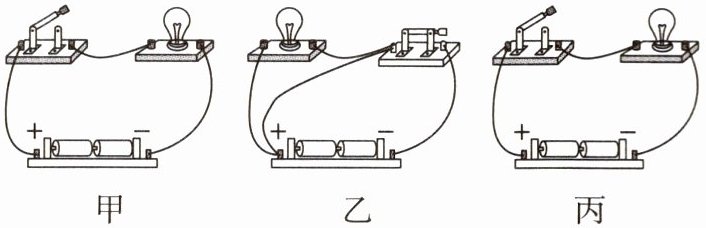

★10. 下列对如图所示的三个电路的状态判断正确的是( )


A.甲开路,乙短路,丙通路
B.甲通路,乙短路,丙开路
C.甲开路,乙通路,丙短路
D.甲短路,乙开路,丙通路

答案： A

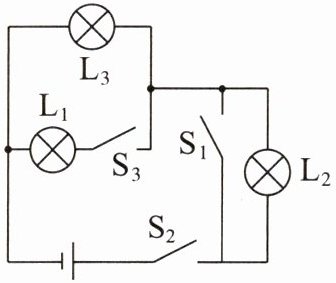

★★★11. (多选)关于如图所示的电路图,下列说法正确的是( )


A.断开$S_1、$$S_3,$闭合$S_2,$电路是通路
B.断开$S_2,$闭合$S_1、$$S_3,$电路是通路
C.断开$S_1、$$S_2,$闭合$S_3,$电路是通路
D.断开$S_1,$闭合$S_2、$$S_3,$电路是短路

答案： ABD

★★★12. (多选)关于如图所示的电路图,下列说法正确的是( )


A.只闭合开关$S_1、$$S_2$时,灯泡$L_2$被短路
B.只闭合开关$S_2$时,灯泡$L_2$和$L_3$会发光
C.当开关$S_1、$$S_2、$$S_3$都闭合时,灯泡$L_1$和$L_3$会发光
D.当开关$S_1、$$S_2、$$S_3$都闭合时,灯泡$L_2$会发光

答案： ABC

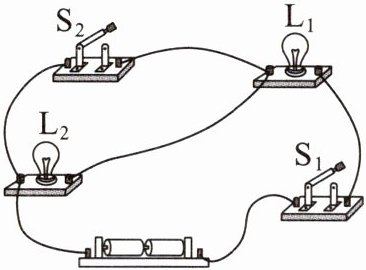

★13. 如图所示,电路元件及导线连接均完好,当开关$S_1、$$S_2$都闭合时,下列分析正确的是( )


A.两灯都亮
B.只有灯$L_1$亮
C.只有灯$L_2$亮
D.两灯都不亮

答案： B
