1. 在如图所示的电路中,电源电压不变,闭合开关 $ S $ 后,灯 $ L $ 正常发光。一段时间后,灯 $ L $ 突然熄灭,电压表、电流表示数都变大。产生这一现象的原因是( )


A.电阻 $ R $ 开路
B.电阻 $ R $ 短路
C.灯 $ L $ 开路
D.灯 $ L $ 短路

答案： D

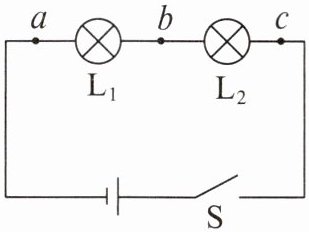

2. 小林同学利用如图所示电路探究“串联电路中用电器两端电压与电源两端电压的关系”,电源电压 $ U = 6 \, V $ 保持不变。他闭合开关时发现两只灯泡都不亮,用电压表测出 $ ab $、$ bc $、$ ac $ 两点之间的电压分别为 $ U_{ab} = 6 \, V $、$ U_{bc} = 0 \, V $、$ U_{ac} = 6 \, V $。若电路中只有一处故障,则应是( )


A.灯泡 $ L_1 $ 短路
B.灯泡 $ L_1 $ 开路
C.灯泡 $ L_2 $ 短路
D.开关 $ S $ 开路

答案： B

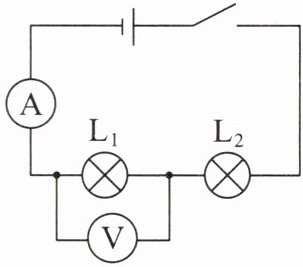

3. 如图所示,电源电压保持不变,闭合开关 $ S $ 后,灯泡 $ L_1 $、$ L_2 $ 都发光。一段时间后,其中一只灯泡突然熄灭,而电流表、电压表的示数都不变,产生这一现象的原因是( )


A.灯泡 $ L_1 $ 开路
B.灯泡 $ L_1 $ 短路
C.灯泡 $ L_2 $ 开路
D.灯泡 $ L_2 $ 短路

答案： C

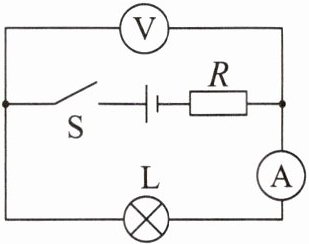

4. 如图所示,电源电压保持不变,灯 $ L $、电阻 $ R $ 可能出现了故障,闭合开关 $ S $,灯不亮,电压表有示数,则电路故障可能是( )


A.电阻 $ R $ 开路,电流表无示数
B.灯 $ L $ 短路,电流表无示数
C.电阻 $ R $ 短路,电流表有示数
D.灯 $ L $ 开路,电流表无示数

答案： D

5. (双选)如图所示,电源电压保持不变,闭合开关后发现电压表无示数,假设电路中只有一个元件发生故障,则故障的原因可能是( )


A.灯泡 $ L_1 $ 短路
B.灯泡 $ L_2 $ 短路
C.灯泡 $ L_1 $ 开路
D.灯泡 $ L_2 $ 开路

答案： AD

6. 如图所示,闭合开关后,两灯亮,电流表和电压表有示数。

(1)若灯 $ L_1 $ 的灯丝断了,灯 $ L_2 $ ______,电流表示数 ______,电压表示数为 ______。
(2)若灯 $ L_1 $ 被短路,灯 $ L_2 $ ______,电流表示数 ______,电压表示数为 ______。
(3)若灯 $ L_2 $ 的灯丝断了,灯 $ L_1 $ ______,电流表示数为 ______,电压表示数为 ______。
(4)若灯 $ L_2 $ 被短路,灯 $ L_1 $ ______,电流表示数 ______,电压表示数为 ______。

答案：
(1)不亮 无示数 电源电压；
(2)亮 变大 0；
(3)不亮 0 0；
(4)亮 变大 电源电压

7. 如图所示,电源电压不变,小灯泡 $ L_1 $ 或 $ L_2 $ 中的一个出现了开路故障。若开关 $ S $ 从断开到闭合时,电流表示数不变,则故障是 ______；若开关 $ S $ 断开时,电流表示数为零,则故障可能是 ______。

答案： L₂ 开路 L₁ 开路
