★★13. 如图所示,当开关$S$闭合时,发生的现象是( )


A.灯被烧坏
B.电流表被烧坏
C.灯和电流表都被烧坏
D.不发生任何事故

答案： B

二、非选择题
★14. 测量电路中的______要用电流表,学校实验室常用的电流表有______个接线柱,______个测量范围。当用“$-$”和“$3$”两个接线柱时,它的测量范围是______$A$,表盘上每一大格是______$A$,每一小格是______$A$。当选用“$-$”和“$0.6$”接线柱时,表的测量范围为______$A$,表盘上每大格是______$A$,每小格是______$A$。使用电流表时,所测电流不得超过它的______,必须使电流从它的______接线柱流入。

答案： 电流大小 3 2 0～3 1 0.1 0～0.6 0.2 0.02 测量范围 +

★15. 日光灯工作电流为$0.15A$,合______$mA$。电流表使用前要先检查指针是否指在______。

答案： 150 零刻度线处

★16. 用电流表测电流时,某同学接入电路的是$0\sim0.6A$的测量范围,却在$0\sim3A的测量范围中读成2.4A$,则实际测得的电流应是______$A$。

答案： 0.48

★17. 如图所示,当电流表的测量范围为$0\sim0.6A$时,刻度盘上的每一大格表示______$A$,每一小格表示______$A$,读数为______$A$；当电流表的测量范围为$0\sim3A$时,刻度盘上的每一大格表示______$A$,每一小格表示______$A$,读数为______$A$。

答案： 0.2 0.02 0.48 1 0.1 2.4

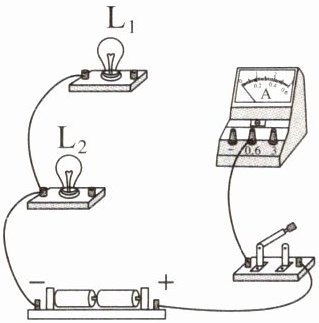

★18. 如图所示实物电路,请用笔画线代替导线按要求完成电路连接。要求：两灯并联,电流表测通过灯$L_1$的电流,开关控制整个电路,导线不能交叉。

答案：

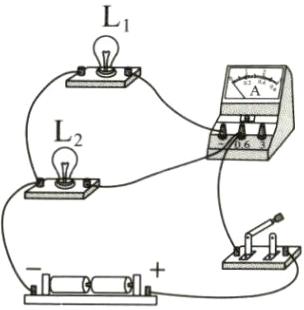

如图所示

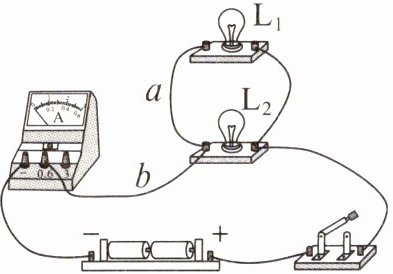

★★19. 如图所示,小红同学要测量通过灯$L_2$的电流,只允许改接一条导线,在需改动的导线上打“$×$”,请用笔画线代替导线完成电路连接。

答案：

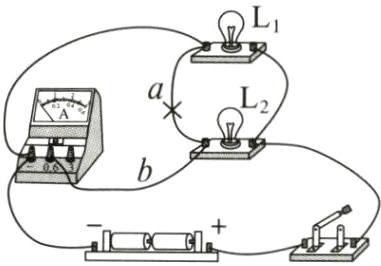

如图所示

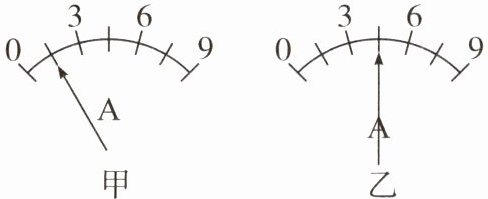

★★20. 某电流表有两个测量范围,只知道大测量范围是$0\sim9A$,小测量范围刻度值未标明。小聪为了探究电流表的小测量范围是多少,他先用大测量范围测一较小的电流,其示数如图甲所示,再改用小测量范围测同一电流,指针指在图乙所示的位置。

(1)他测得的电流值是______$A$。
(2)在下表中填写与大测量范围数字相对应的小测量范围的数字。

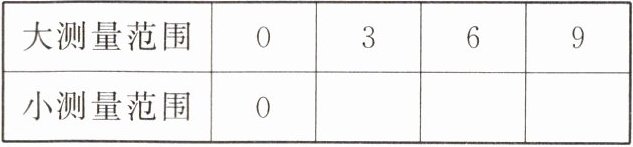

|大测量范围|0|3|6|9|
|小测量范围|0| | | |

答案：
(1)1.5
(2)1 2 3
