★19. 在如图所示的电路中,当开关$S_1、$$S_2$都断开时,电路为_________；当开关$S_2$闭合、$S_1$断开时,电路为_________；当开关$S_1、$$S_2$都闭合时,电路为_________状态。(均选填“通路”“开路”或“短路”)

答案： 开路 通路 短路

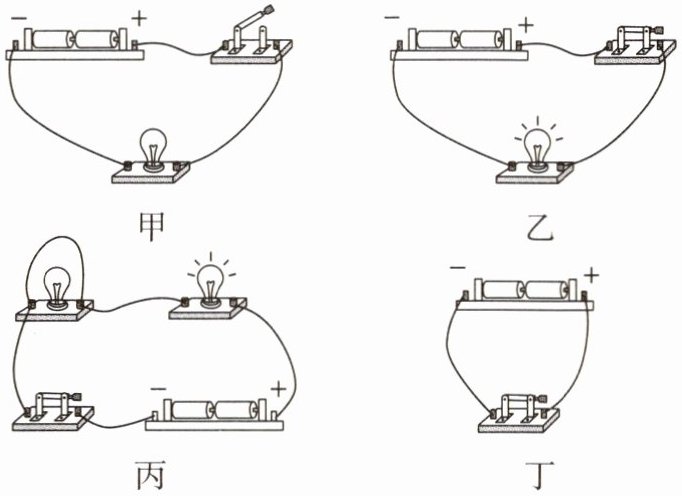

★20. 如图甲、乙所示的电路中,属于通路的是____,属于断路的是____；如图丙、丁所示的电路中,属于电源短路的是____,属于用电器短路的是____。

答案： 乙 甲 丁 丙

★★21. 如图所示的电路中,闭合开关,将发生____(选填“短路”或“开路”),会损坏____(选填“灯泡”或“电源”)。

答案： 短路 电源

★★22. 如图所示,电路元件及导线连接均完好,闭合开关S,则$L_1$_________发光$,L_2$_________(均选填“能”或“不能”)发光。

答案： 不能 能

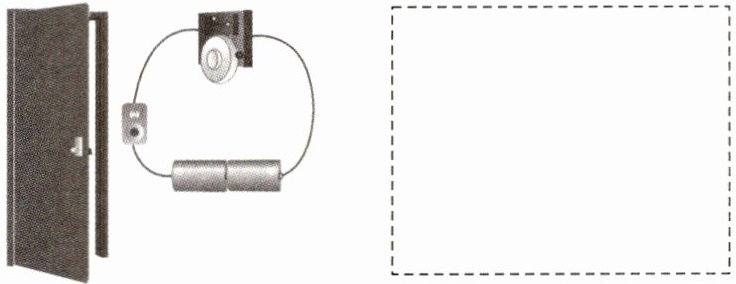

★23. 电路图能清晰地表示电路连接的情况,利用电路图,能清楚地了解电路是怎样工作的。如图所示是某同学设计的门铃电路,请在虚线框里画出电路图。

答案：
如图所示

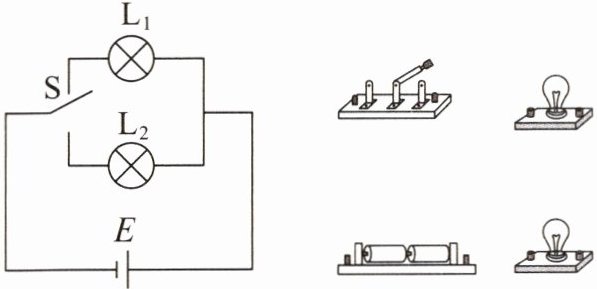

★24. 小聪利用单刀双掷开关等器材设计了一个红绿交通信号灯模拟电路。请根据电路图用笔画线代替导线连接电路。

答案：
如图所示

★25. 小明想用刚学习的电路基本知识连接一个电路,于是他找来1节干电池,1只小灯泡1个开关和若干导线。

(1)连接电路时,开关应处于____状态。
(2)闭合开关前,小灯泡不发光,这时的电路是____(选填“通路”“开路”或“短路”)；闭合开关后,小灯泡发光,这时的电路是____(选填“通路”“开路”或“短路”)。
(3)电源在电路中是____(选填“提供”或“消耗”)电能的装置。

答案：
(1)断开
(2)开路 通路
(3)提供
