《2025年资源与评价黑龙江教育出版社九年级物理上册教科版H专版》

10. (多选)如图所示,电源电压不变,只闭合开关 $ S_1 $ 后,电流表的示数为 $ 0.4 A $；断开开关,将电流表和电压表的位置互换,再将开关 $ S_1 $、$ S_2 $ 均闭合后,电流表的示数为 $ 1 A $,电压表的示数为 $ 6 V $。下列说法正确的是( )


A.电源电压为 $ 6 V $
B.电阻 $ R_2 $ 的阻值为 $ 15 \Omega $
C.两表位置互换前后,电阻 $ R_1 $ 两端的电压之比为 $ 2 : 5 $
D.两表位置互换前后,电阻 $ R_2 $ 的功率之比为 $ 9 : 25 $

答案： ACD

11. 有两个电阻 $ R_1 = 6 \Omega $,$ R_2 = 3 \Omega $,把它们串联接入电路,则通过它们的电流之比 $ I_1 : I_2 = $______,它们两端的电压之比 $ U_1 : U_2 = $______,它们的功率之比 $ P_1 : P_2 = $______；若把它们并联接入电路,则通过它们的电流之比 $ I_1 : I_2 = $______,它们两端的电压之比 $ U_1 : U_2 = $______,它们的功率之比 $ P_1 : P_2 = $______。

答案： 1:1 2:1 2:1 1:2 1:1 1:2

12. 甲、乙两个电热器的电阻之比为 $ 5 : 4 $,通过的电流之比为 $ 2 : 1 $,通电时间之比为 $ 1 : 1 $,则电流通过甲、乙两个电热器产生的热量之比为______。

答案： 5:1

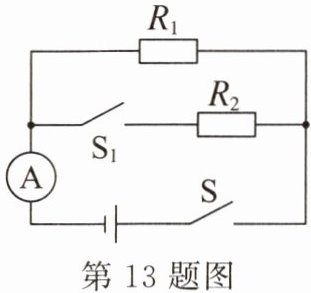

13. 如图所示的电路中,电源电压保持不变。只闭合开关 $ S $,电流表的示数为 $ 0.1 A $；再闭合开关 $ S_1 $,电流表的示数变为 $ 0.5 A $。$ S $、$ S_1 $ 均闭合后,在相同的时间内,电流通过电阻 $ R_1 $、$ R_2 $ 所做电功之比为______。

答案： 1:4

14. 如图所示,当 $ S $ 断开,甲、乙两表均为电流表时,两表示数比为 $ I_{甲} : I_{乙} = 3 : 5 $,则 $ R_1 $ 和 $ R_2 $ 电阻比为______,此时 $ R_1 $ 和 $ R_2 $ 的功率之比 $ P_1 : P_2 = $______。当 $ S $ 闭合,甲、乙两表均为电压表时,两表示数之比为 $ U_{甲} : U_{乙} = $______,此时 $ R_1 $ 和 $ R_2 $ 的功率之比 $ P_{甲} : P_{乙} = $______。

答案： 3:2 2:3 5:2 3:2

15. 如图所示,已知电源电压为 $ 3 V $,小灯泡 $ L $ 的规格“$ 3 V \space 0.9 W $”,滑动变阻器的规格“$ 20 \Omega \space 1 A $”,电流表的测量范围为 $ 0 \sim 3 A $,则小灯泡正常发光时阻值 $ R_L = $______$ \Omega $。开关 $ S_1 $、$ S_2 $ 同时闭合,改变滑动变阻器接入电路的电阻,小灯泡的亮度将______(选填“变亮”“变暗”或“不变”)。保持开关 $ S_1 $ 始终闭合,调节滑动变阻器的滑片,使电路消耗的最大功率为 $ P_1 $,最小功率为 $ P_2 $,则 $ P_1 : P_2 = $______。

答案： 10 不变 26:3
