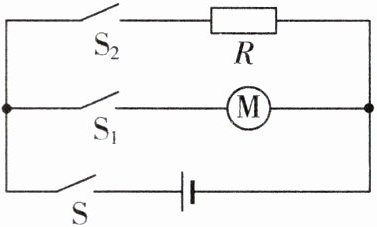

6. 小星设计的车载可加热果蔬搅拌机工作电路图如图所示。电热丝 R 的阻值为 4 Ω,电动机标有“12 V 24 W”字样。闭合开关 S、$S_{1}$,电动机正常工作。求：
(1)电源电压；
(2)闭合开关 S、$S_{1}$,电动机正常工作 1 min 消耗的电能；
(3)闭合开关 S、$S_{2}$,通电 100 s,电热丝 R 产生的热量。

答案：
(1)12 V
(2)1 440 J
(3)3 600 J

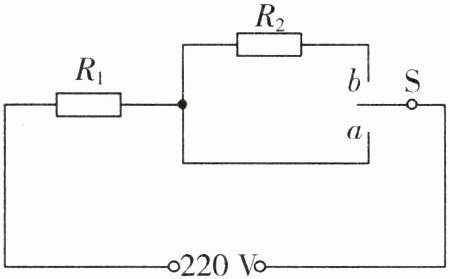

7. 某电热水壶的电路如图所示,发热盘内有发热电阻$R_{1}和分压电阻R_{2}$,S 是温控开关。当 S 接 a 时,电热水壶处于加热挡,通过的电流为 4 A；当温度达到一定值时,开关 S 自动切换到 b,电热水壶处于保温挡,通过的电流为 0.25 A。求：
(1)电热水壶加热挡的功率；
(2)保温 16 min,分压电阻$R_{2}$产生的热量；
(3)在标准大气压下,电热水壶用加热挡将 1 kg 的水从 20 ℃烧开,需要 450 s,求电热水壶的加热效率。[$c_{水}= 4.2×10^{3}J/(kg\cdot ^{\circ }C)$,百分号前保留 1 位小数]

答案：
(1)880 W
(2)4.95×10⁴ J
(3)84.8%
