《2025年同步实践评价课程基础训练九年级物理上册人教版长沙专版》

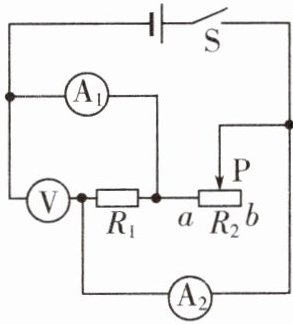

4. 如图所示$,R_1 $是定值电阻$,R_2 $是滑动变阻器,电源电压保持不变,以下说法正确的是(C)
$A. R_1 $与$ R_2 $是串联接入电路的
B. 电压表测$ R_1 $和$ R_2 $两端的电压之和
C. 当 P 向 b 端滑动时,电压表示数不变,电流表$ A_2 $示数不变
D. 当 P 向 a 端滑动时,两个电流表示数都变大

答案： C

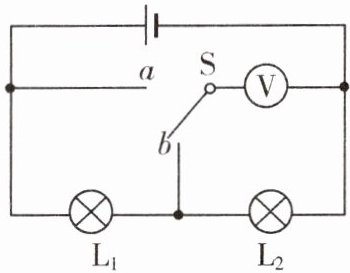

5. 如图所示电路,开关 S 接到 a 时,通过灯$ L_2 $的电流为 0.4 A,电压表示数为 6 V；开关 S 接到 b 时,电压表示数为 4 V。当开关 S 接到 b 时,求：
(1)电源电压的大小；
(2)通过灯$ L_1 $的电流；
(3)灯$ L_1 $两端的电压。

答案： 1. （1）求电源电压的大小：
当开关$S$接到$a$时，电压表测电源电压，已知此时电压表示数为$6V$，所以电源电压$U = 6V$。
2. （2）求通过灯$L_1$的电流：
当开关$S$接到$a$时，两灯串联，通过灯$L_2$的电流为$I_2=0.4A$，根据串联电路电流处处相等的特点，电路中的电流$I = I_1=I_2 = 0.4A$。
当开关$S$接到$b$时，两灯仍然串联，串联电路中电流处处相等，所以通过灯$L_1$的电流$I_1'=I' = I_2 = 0.4A$。
3. （3）求灯$L_1$两端的电压：
当开关$S$接到$b$时，电压表测$L_2$两端电压$U_2 = 4V$。
根据串联电路电压特点$U = U_1+U_2$，已知$U = 6V$，$U_2 = 4V$，则$L_1$两端的电压$U_1=U - U_2$。
把$U = 6V$，$U_2 = 4V$代入可得$U_1=6V - 4V=2V$。
综上，（1）电源电压$U = 6V$；（2）通过灯$L_1$的电流$I_1' = 0.4A$；（3）灯$L_1$两端的电压$U_1 = 2V$。

6. 如图所示,电源电压保持不变,闭合开关后,当出现下列情况时(只有一处故障,其余元件均完好),分析电表的指针偏转情况。(均选填“偏转”或“不偏转”)
(1)灯泡灯丝断了,则电流表指针不偏转,电压表指针偏转。
(2)灯泡被短路了,则电流表指针偏转,电压表指针不偏转。

答案：
(1)不偏转 偏转
(2)偏转 不偏转

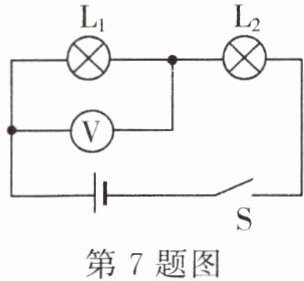

7. 小湘同学连接了如图所示的电路进行实验。当闭合开关时,其中一盏灯发光,另一盏灯不发光,电压表有示数。则故障可能是(D)
A. L₁ 断路
B. L₁ 短路
C. L₂ 断路
D. L₂ 短路

答案： D
