《2025年同步实践评价课程基础训练九年级物理上册人教版长沙专版》

1. 如图所示是一种LED手电筒,其中有六颗灯珠并联。已知每颗LED灯珠正常工作时的电流为20mA,则该手电筒正常发光时的总电流为0.12A。

答案： 0.12

2. 如图所示,连入电路中的灯泡$L_1、$$L_2、$$L_3$允许通过的最大电流分别为$I_1、$$I_2、$$I_3,$且$I_1＞I_2＞I_3,$则此部分电路中允许通过的最大电流是(C)

$A. I_1$
$B. I_2$
$C. I_3$
$D. I_1 + I_2 + I_3$

答案： C

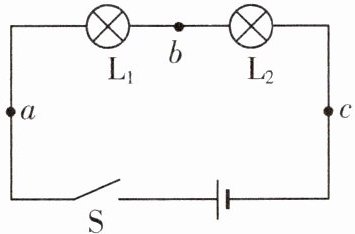

3. 如图所示,在“探究串联电路中各处电流的关系”实验中,某同学用电流表分别测出了图中a、b、c三处的电流大小,为了进一步探究a、b、c三处的电流大小有什么关系,他下一步的操作应该是(D)

A.将电源两极对调,再次测量a、b、c三处的电流
B.改变开关S的位置,再次测量a、b、c三处的电流
C.将图中两只灯泡的位置互换,再次测量a、b、c三处的电流
D.换用不同规格的灯泡,再次测量a、b、c三处的电流

答案： D

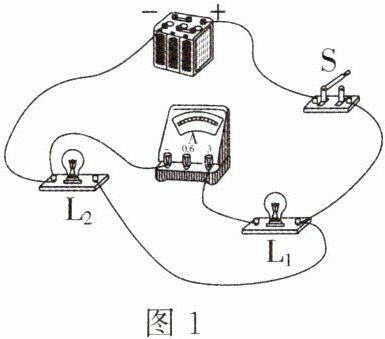

4. 为了验证并联电路中电流的规律,小星设计了如图1所示的电路进行实验。

(1)在连接电路时,开关应处于断开状态。
(2)小星先将电流表接在$L_1$所在的支路上,闭合开关后,观察到灯$L_2$发光,但灯$L_1$不发光,电流表的示数为0,电路可能存在的故障是L₁ 断路。

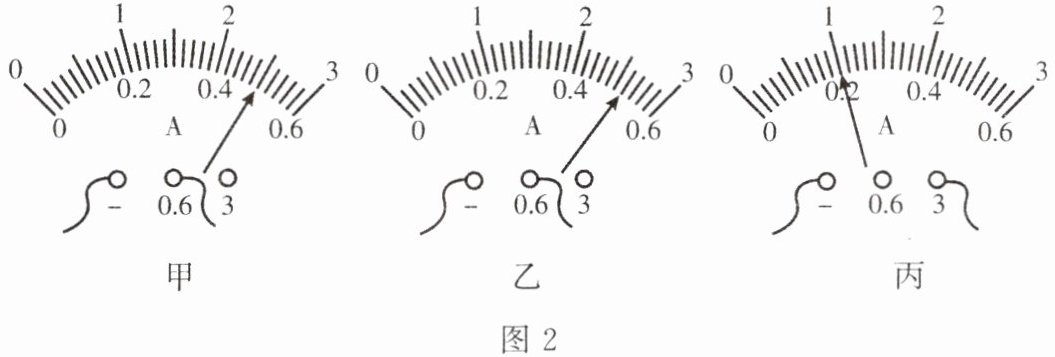

(3)排除故障后,他测出了$L_1、$$L_2$支路和干路上的电流分别为$I_1、$$I_2$和I,电流表示数如图2中甲、乙、丙所示,可读出$I_1=$0.5A,$I_2=$0.52A,$I=$1A；根据测量结果,在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是I₁+I₂=I(写出关系式即可)。

答案：
(1)断开
(2)L₁ 断路
(3)0.5 0.52 1 I₁+I₂=I
