《2025年同步实践评价课程基础训练九年级物理上册人教版长沙专版》

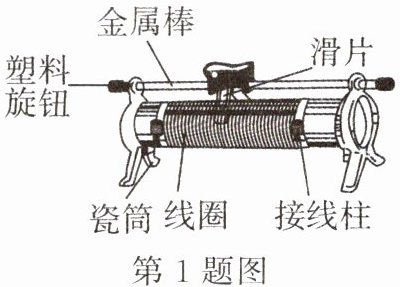

1. 观察如图所示的滑动变阻器,在其各组成部分中,都属于导体的是(C)

A.塑料旋钮、滑片、金属棒
B.线圈、瓷筒、接线柱
C.线圈、接线柱、滑片
D.滑片、线圈、瓷筒

答案： C

2. 如图所示的滑动变阻器的铭牌上标有“20Ω 2A”的字样。
(1)“20Ω”是滑动变阻器的最大阻值。
(2)当接线柱C、D接入电路中时,滑动变阻器接入电路的电阻为0Ω；当接线柱A、B接入电路中时,滑动变阻器接入电路的电阻为20Ω。
(3)将接线柱A、D接入电路,闭合开关前滑片P应放在最右(选填“左”或“右”)端。要利用滑动变阻器改变流过用电器中的电流大小,则应将滑动变阻器与该用电器串(选填“串”或“并”)联接入电路。

答案： 2.
(1)最大阻值
(2)0 20
(3)右 串

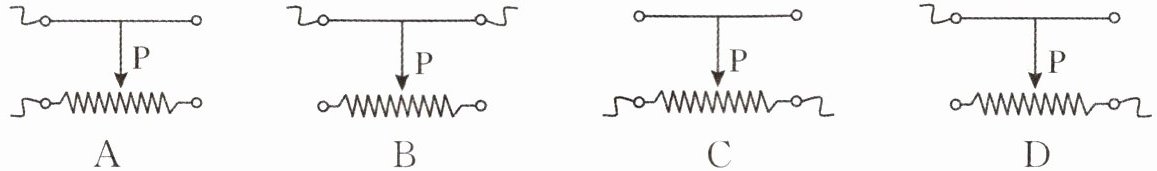

3. 如图所示是滑动变阻器的结构和连入电路的示意图。当滑片P向左滑动时,连入电路的电阻变大的是(D)

答案： 3. D

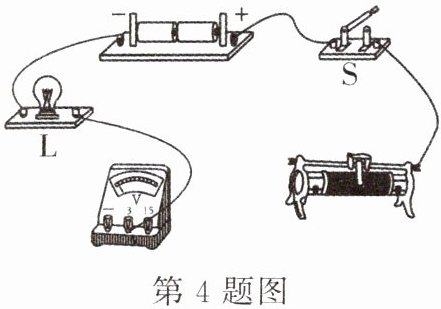

4. 如图所示是小星未完成连接的实物电路,请在图中用笔画线代替导线按要求完成电路连接。要求：闭合开关S,向左端移动滑动变阻器的滑片时,小灯泡变亮,电压表测小灯泡两端的电压。

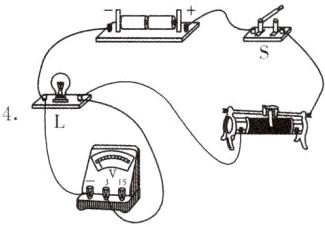

答案：
4.
