《2025年三维数字课堂八年级物理上册人教版》

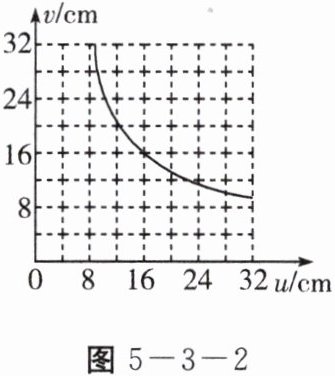

4. 小吉同学在做“探究凸透镜成像规律”的实验中,记录并绘制了像到凸透镜的距离$v与物到凸透镜的距离u$的关系图像,如图$5 - 3 - 2$所示。下列说法正确的是(B)

A.该凸透镜的焦距$f = 16cm$
B.当$u = 10cm$时,在光屏上得到的是放大的像
C.当$u = 6cm$时,在光屏上得到的是倒立、缩小的实像
D.把物体从距凸透镜$30cm处移动到距凸透镜10cm$处的过程中,像逐渐变小

答案： B

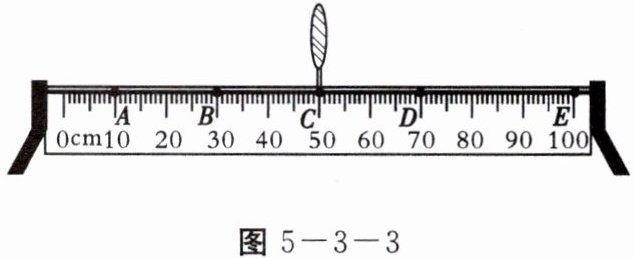

5. 如图$5 - 3 - 3$所示,小林将凸透镜放置在光具座的$C$点处,已知光具座上所标的$A$、$B$、$D$、$E$四点中,恰有两点到$C$点的距离同为该透镜的一倍焦距或同为该透镜的两倍焦距。

(1)该透镜的焦距为10厘米或20厘米；
(2)实验时,小林调整发光物体、透镜和光屏的中心高度相同,以保证发光物体的像能成在光屏中央；
(3)接着,小林将发光物体置于光具座上距$B点15$厘米处,在$DE$间移动光屏找像,可能在光屏上得到放大的像(选填“缩小”“等大”或“放大”)。

答案：
(1)10 20
(2)相同
(3)放大

1. 小春通过焦距为$10cm$的凸透镜看到了提示牌上“关灯”两字放大的像,如图$5 - 3 - 4$所示。下列说法正确的是(C)

A.将“关灯”这两个字放大的像应是实像
B.提示牌上“关灯”两字在凸透镜焦点处
C.“关灯”两字到凸透镜的距离小于$10cm$
D.“关灯”两字到凸透镜的距离大于$20cm$

答案： C

2. 在“探究凸透镜成像规律”的实验中,烛焰通过凸透镜恰好在光屏上得到一个放大、倒立的像,若保持透镜位置不变,把烛焰与光屏的位置对调一下,则(A)
A.光屏上将能呈现出一个缩小的像
B.光屏上仍能呈现出一个放大的像
C.光屏上不能呈现出像,但眼睛透过透镜能看到像
D.光屏上没有像,需调节光屏的位置像才能呈现出来

答案： A

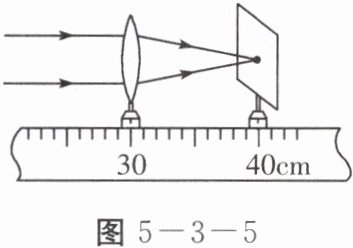

3. 如图$5 - 3 - 5$所示,让一束平行光经过一凸透镜,在光屏上得到一个最小、最亮的光斑。小通用此透镜做“探究凸透镜成像规律”的实验,则下列说法正确的是(A)

A.当物体距透镜$8cm$时,成正立的虚像
B.当物体距透镜$16cm$时,成倒立、缩小的实像
C.当物体从距透镜$20cm$处沿着远离透镜的方向移动时,所成的像逐渐变大
D.当物体从距透镜$30cm$处沿着靠近透镜的方向移动时,要得到清晰的实像,应使光屏靠近透镜

答案： A
